Levantar la planta.
Clase 02 · levantamiento de planos en 2D de la Casa Guiette.
- asignatura
- Dibujo asistido por ordenador II
- titulación
- Interiorismo
- curso
- Primer cuatrimestre
- programa
- AutoCAD
- duración
- 2 h
- hace falta
- El DWG de la clase 1
Hoy no se explica el programa. Hoy se dibuja.
Salimos de clase con la planta baja de la Guiette levantada, en su archivo y en sus capas.
LO QUE HACEMOS HOY
De dónde venimos
El archivo con el que empezamos hoy no es un archivo en blanco. Trae ya cinco decisiones tomadas, y cada una se nota en todo lo que dibujemos detrás.
-
Metros
La unidad se fijó al abrir el archivo y no se toca nunca más. Un tabique de 7 cm se teclea 0.07, con punto: AutoCAD no entiende la coma.
-
Tamaño real, 1:1
La casa se dibuja a su tamaño. La escala no es una decisión de ahora: se toma al final, en la presentación.
-
Cada cosa en su capa
Muros, carpintería, cotas, referencia. El grosor y el color los pone la capa, no el objeto.
-
La lámina, insertada y escalada

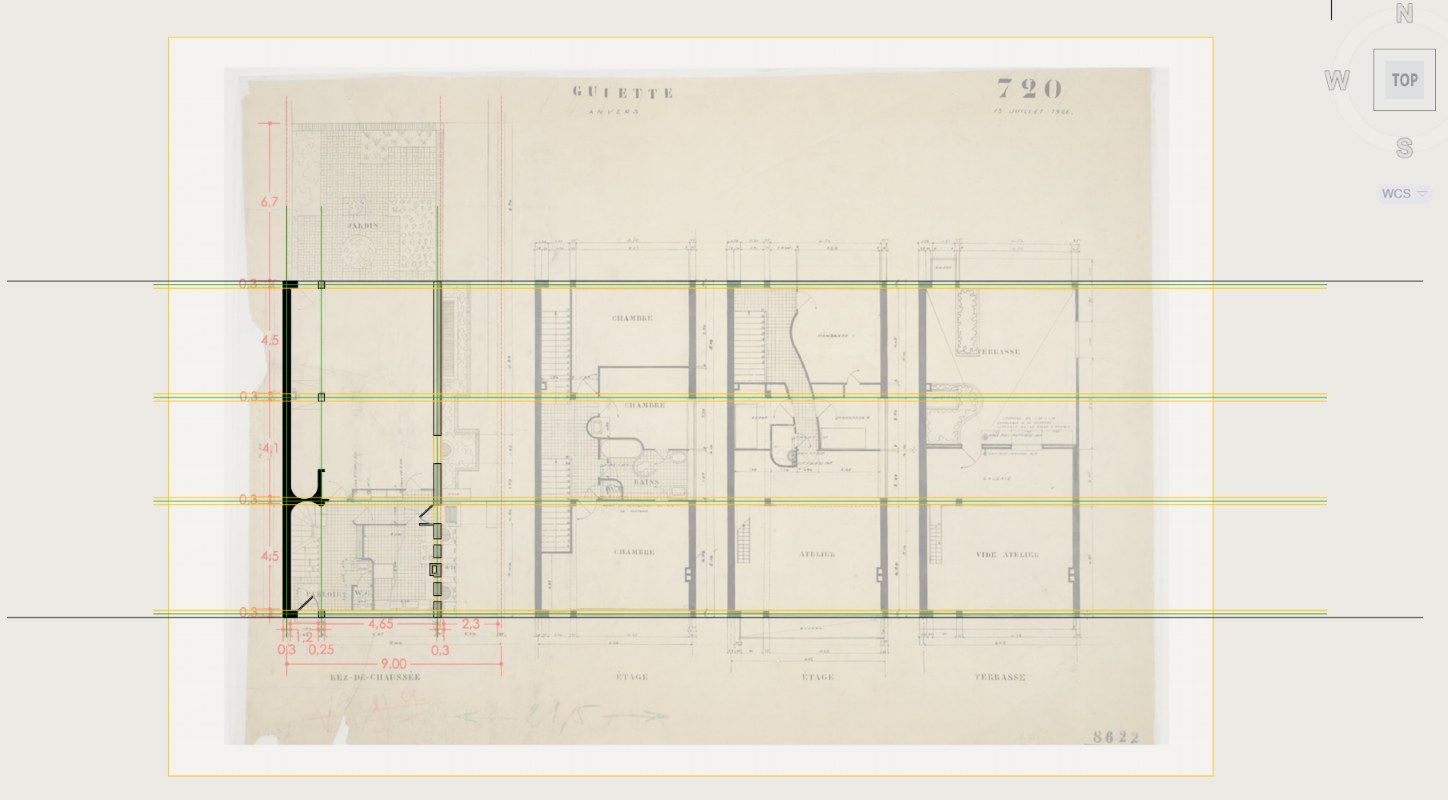

Con ATTACH, escalada por una medida conocida y apagada con IMAGEADJUST. Está debajo para situar, no para copiarla a ojo.
-
El papel, para el final
La hoja, la ventana y su escala ya están montadas. Hoy no se toca la presentación: se trabaja en el espacio modelo.
SI NO TRAES EL ARCHIVO
Los diez primeros minutos son para montarlo: unidades, cuatro capas, ATTACH y escalar la lámina. Nadie empieza a dibujar sin eso, porque lo que se dibuje encima habrá que rehacerlo.
Qué enseña una planta
Una planta no es una vista desde arriba: es un corte horizontal a un metro y pico del suelo, mirando hacia abajo.
De ahí sale todo lo demás. Lo que el corte atraviesa —muros, tabiques, los cercos de las puertas— se dibuja gordo, porque es lo que está cortado. Lo que queda por debajo y se ve —el pavimento, la encimera, un mueble— va fino. Y lo que está por encima del corte —una viga, un altillo, el vuelo de la cubierta— se dibuja discontinuo, porque no se ve: se sabe que está.
Esos tres grosores son casi todo el oficio. Una planta bien dibujada se entiende antes de leer una sola cota, y una mal dibujada no se arregla poniéndole colores.
EN CLASE VEREMOS MÁS
Estas dos son de arranque. Iremos mirando plantas de proyectos —dibujadas de maneras muy distintas— para ver qué decisiones se toman: qué se rellena, qué se deja en línea, cuánto se acota y qué se nombra.
El orden del levantamiento
Se levanta de fuera adentro y de lo gordo a lo fino. Nunca al revés.
Primero el perímetro, que es lo que no se mueve. Después los muros y tabiques de dentro, después los huecos, y solo al final lo que se apoya: carpintería, escalera, mobiliario fijo. Si se empieza por el mueble, cada cambio del muro obliga a rehacerlo.
Y cada cosa entra ya en su capa. Cambiar de capa a mitad cuesta más que acordarse antes de dibujar.
| Atajo | Orden | Para qué, hoy |
|---|---|---|
| POL | POLILÍNEA | El perímetro y cada muro, de una pieza. |
| DF | DESFASE | El espesor del muro: 0.30, 0.15, 0.07. |
| RR | RECORTA | Limpiar los cruces de los tabiques. |
| AL | ALARGA | Cuando la línea se queda corta. |
| EMP | EMPALME | Con radio 0, la esquina limpia. |
| DI | DISTANCIA | Comprobar. Todo el rato. |
| SI | SIMETRÍA | Lo que se repite: baños, huecos iguales. |
| F8 | ORTO | Que la línea salga recta. |
| F3 | REFENT | Pegarse al extremo y al punto medio. |
NO SE CALCA A OJO

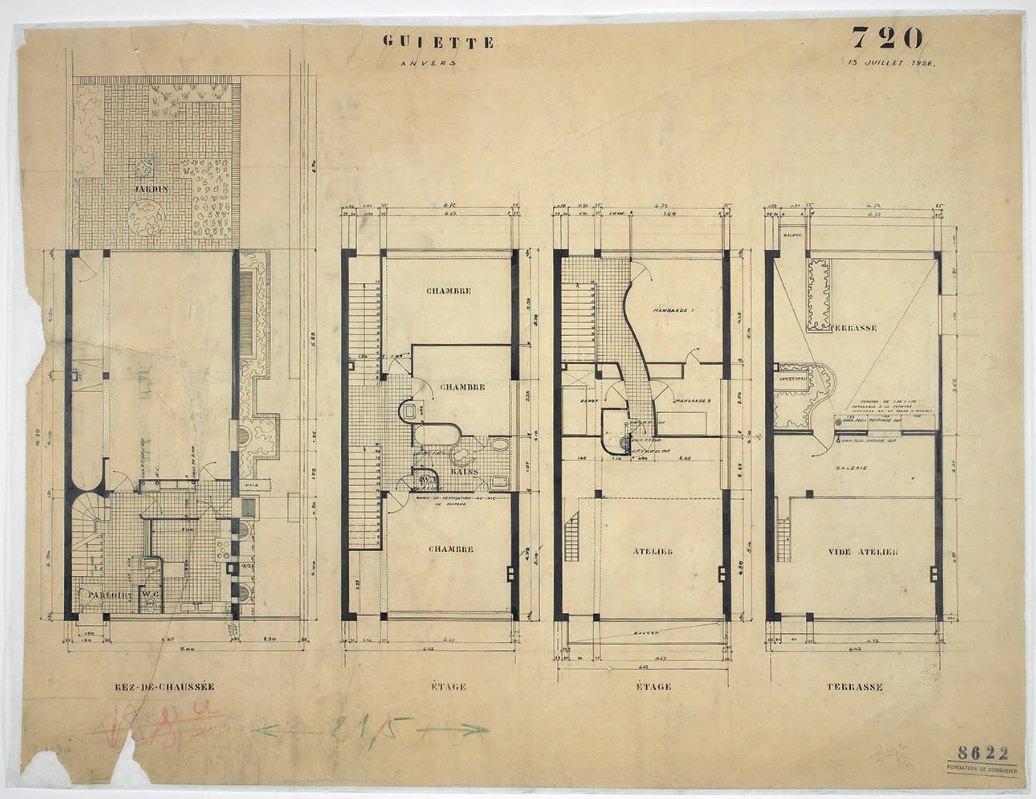

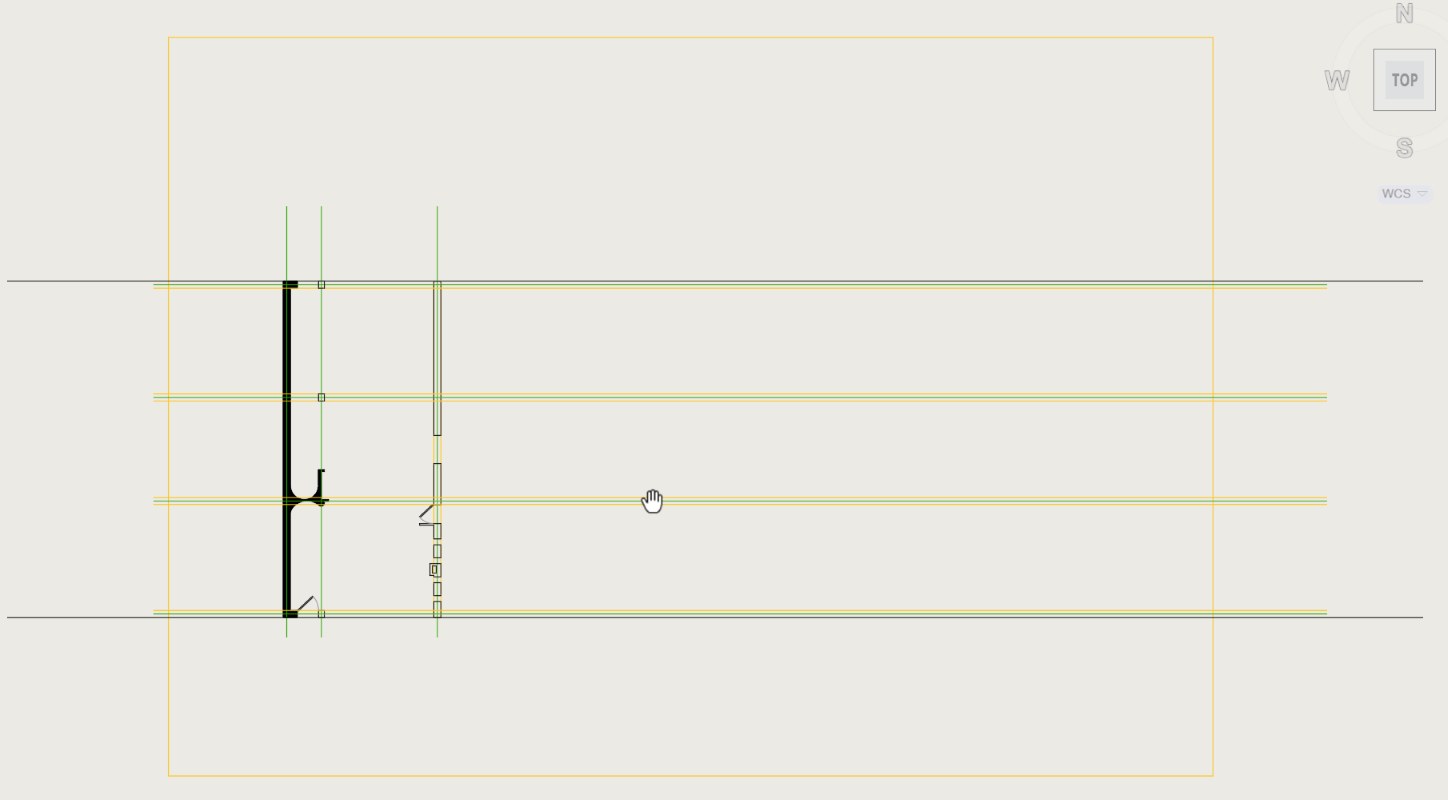

La lámina de 1926 lleva las medidas escritas: 9,00 de fachada, 4,65, 2,30, los 0,30 de los muros. Se dibuja con esas medidas, tecleadas, y la imagen sirve para saber dónde va cada cosa. Calcar por encima con el ratón parece más rápido y sale torcido.
A dibujar: la planta baja
Cada uno en su archivo. Yo lo hago en la pantalla y vosotros detrás.
-
Comprobar la lámina
Antes de nada, DI sobre una medida conocida de la imagen: los 9,00 de la fachada. Si no dan 9, la lámina no está escalada y hay que arreglarlo ahora.
-
Bloquear la referencia
La capa de la lámina se bloquea con el candado del gestor de capas. Así no se mueve sin querer al hacer una selección. Es el error que más veces obliga a empezar de nuevo.
-
El perímetro
Capa de muros. POL y se recorre la fachada tecleando medidas, con F8 puesto. De una pieza y cerrando al final con C.
-
El espesor
DF hacia dentro con el espesor del muro. La polilínea se desfasa entera, así que el interior sale de golpe y paralelo.
-
Los muros de dentro
Igual, uno por uno: eje, DF a un lado y a otro, y RR para limpiar los cruces. Los tabiques, en su capa y con su espesor.
-
Los huecos
Se marcan las jambas midiendo desde una esquina —nunca «más o menos por aquí»— y se recorta el muro entre ellas.
-
La carpintería
Capa de carpintería: la hoja de la puerta y su barrido con A, y la ventana con sus dos líneas. Fino, que no es muro.
-
La escalera
Se dibuja un peldaño y se copia. La Guiette tiene la escalera pegada a la medianera: se mide en la lámina cuántos peldaños hay y se reparte.
-
Guardar como toca
apellido_guiette.dwg, en vuestra carpeta. Y guardar cada diez minutos, no al final.
EL ERROR CLÁSICO DE HOY
Dibujar los muros con líneas sueltas en vez de con polilínea. Funciona hasta que hay que desfasar, y entonces hay que ir línea por línea. Si ya lo has hecho, EDITPOL las junta.
Deberes
PARA LA CLASE 3
Lo que hay que traer:
- Todas las plantas dibujadas: la baja, las dos de piso y la terraza. Con sus muros, sus huecos, la carpintería y las escaleras, y cada cosa en su capa.
- Las cuatro en el mismo archivo y alineadas, como están en la lámina de 1926. Con eso montamos el layout el próximo día.
OJO
La primera entrega es la semana que viene, el martes 15 de septiembre: las plantas a línea y a escala, con el archivo bien montado —unidades, 1:1 y capas—. O sea que esto no son unos deberes cualquiera: lo que se dibuje estos días es lo que se entrega. Las fechas están todas en el calendario.
Con las plantas hechas, la casa ya está de pie.
Clase 03 · los alzados, y la casa en volumen con Rhino.
