La casa Guiette en volumen.

Clase 05 · la dibujaremos con Rhinoceros.

asignatura
Dibujo asistido por ordenador II
titulación
Interiorismo
curso
Primer cuatrimestre
programas
AutoCAD · Rhinoceros
duración
2 h
hace falta
Las plantas terminadas, los alzados, la sección y que esté todo acotado

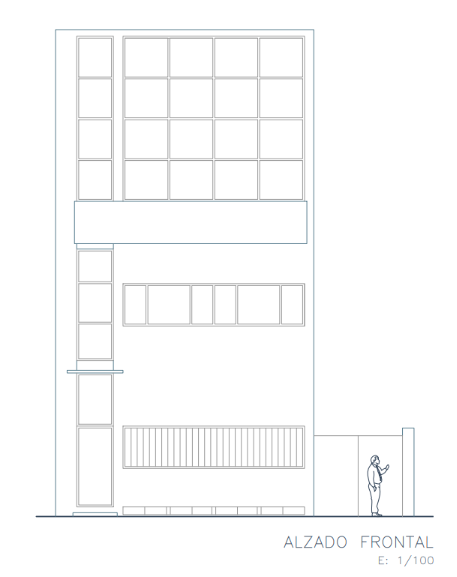

Alzado frontal de la Casa Guiette dibujado a línea en AutoCAD, a escala 1:100: el ventanal del estudio arriba, la ventana corrida en medio, la persiana de abajo y una figura a escala junto a la puerta.
Dibujo hecho en AutoCAD por Alejandra Wolgeschaffen Rodríguez.

Análisis de las plantas, alzados y sección.

LO QUE HACEMOS HOY

  1. Cómo se entrega5′
  2. Análisis de la planta15′
  3. Los alzados de la Guiette35′
  4. ¿Qué queremos dibujar?10′
  5. Rhino en diez minutos20′
  6. Preparar el DWG para Rhino40′
  7. Para el próximo día—
01 5 min · aviso

Cómo se entrega

Un solo PDF, y con tu nombre.

EL NOMBRE DEL ARCHIVO

Nombre_apellido_guiette.pdf: tu nombre, tu apellido y «guiette», con guiones bajos, sin espacios ni acentos. El DWG se llama igual: Nombre_apellido_guiette.dwg.

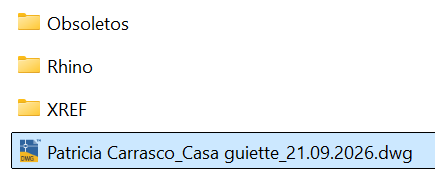

Una carpeta de trabajo en el explorador de Windows: las carpetas Obsoletos, Rhino y XREF, y el archivo Patricia Carrasco_Casa guiette_21.09.2026.dwg.
De referencia. Una carpeta de trabajo con el DWG a nombre de quien lo dibuja, y al lado lo de Rhino, las referencias y las versiones viejas, cada cosa en su carpeta.

No vale Entrega final_final.dwg, ni lámina (2).pdf, ni casa.pdf. En una carpeta con treinta entregas, un archivo que no dice de quién es no existe.

Y se entrega el PDF impreso desde el espacio papel, en A3, como lo montamos en la clase 3. No una captura de pantalla.

02 15 min · análisis

Análisis de la planta

Una lámina de la entrega, mirada con los ojos de la clase 4: qué se lee bien y qué le falta. Vale la de cualquiera; hoy, la de Daniela.

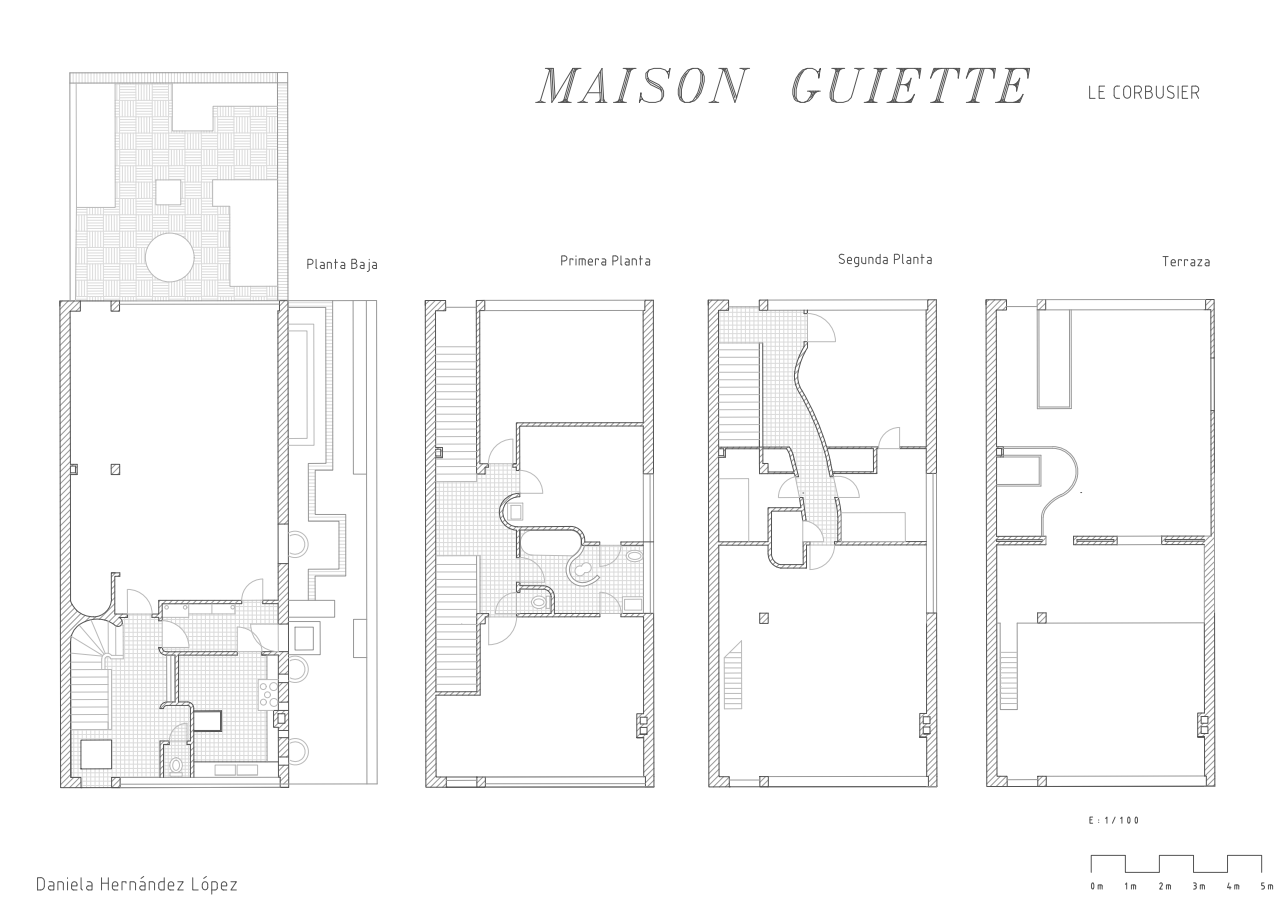

Lámina de Daniela Hernández López: las cuatro plantas de la Maison Guiette a 1:100 —baja con el jardín, primera, segunda y terraza—, con los muros cortados rayados, los pavimentos con una trama fina y la escala gráfica abajo a la derecha.
  1. la línea de sección, en profundidad
  2. los pavimentos, en un plano más lejano
  3. lo que queda por encima del corte: de puntos
  4. las carpinterías, por dibujar
Lámina de Daniela Hernández López: las cuatro plantas de la Guiette a 1:100.

Todo lo que acabamos de leer en la lámina se decide antes de dibujar, en las capas. La de sección va gruesa; las carpinterías, más finas; lo que queda por encima del corte va en proyección oculta, con línea discontinua; y los pavimentos, en gris claro. El grosor no se elige línea a línea: lo pone la capa.

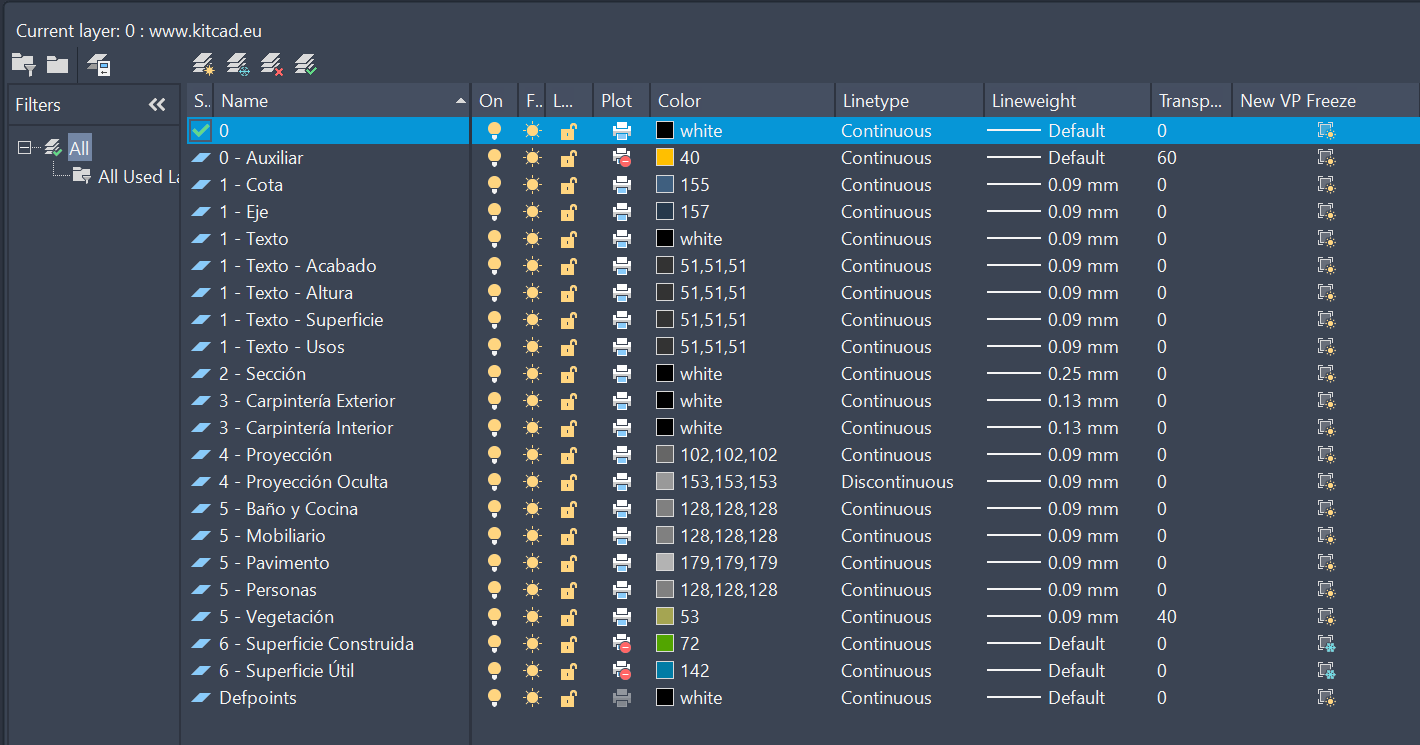

El administrador de capas de AutoCAD con las capas de Trama: 0 y 0 Auxiliar; 1 Cota, Eje y Textos; 2 Sección, a 0,25 mm; 3 Carpintería exterior e interior, a 0,13 mm; 4 Proyección y Proyección oculta, esta con línea discontinua; 5 Baño y cocina, Mobiliario, Pavimento, Personas y Vegetación, en grises; y 6 Superficie construida y útil, que no se imprimen.
Capas Trama.
03 35 min · práctica

Los alzados de la Guiette

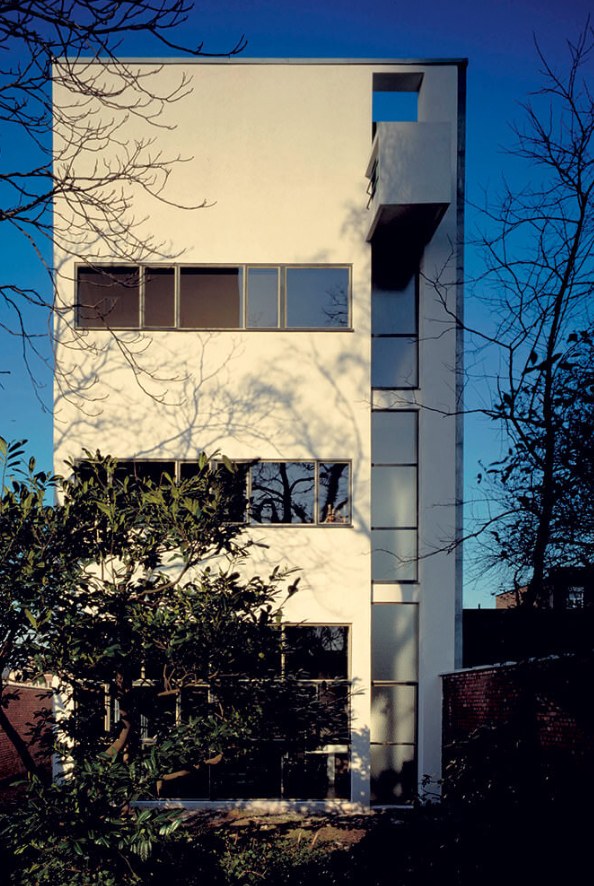

Un alzado es la casa vista de frente, sin perspectiva: todo lo que está a la misma distancia se dibuja del mismo tamaño. No es una foto: en una foto las líneas se van hacia arriba; en el alzado, no.

Y no se dibuja de memoria: sale de la planta. Las posiciones horizontales —dónde cae cada hueco, cada quiebro de fachada— se traen de la planta con líneas de referencia. Las alturas vienen de la sección: la altura libre, el canto del forjado, el antepecho.

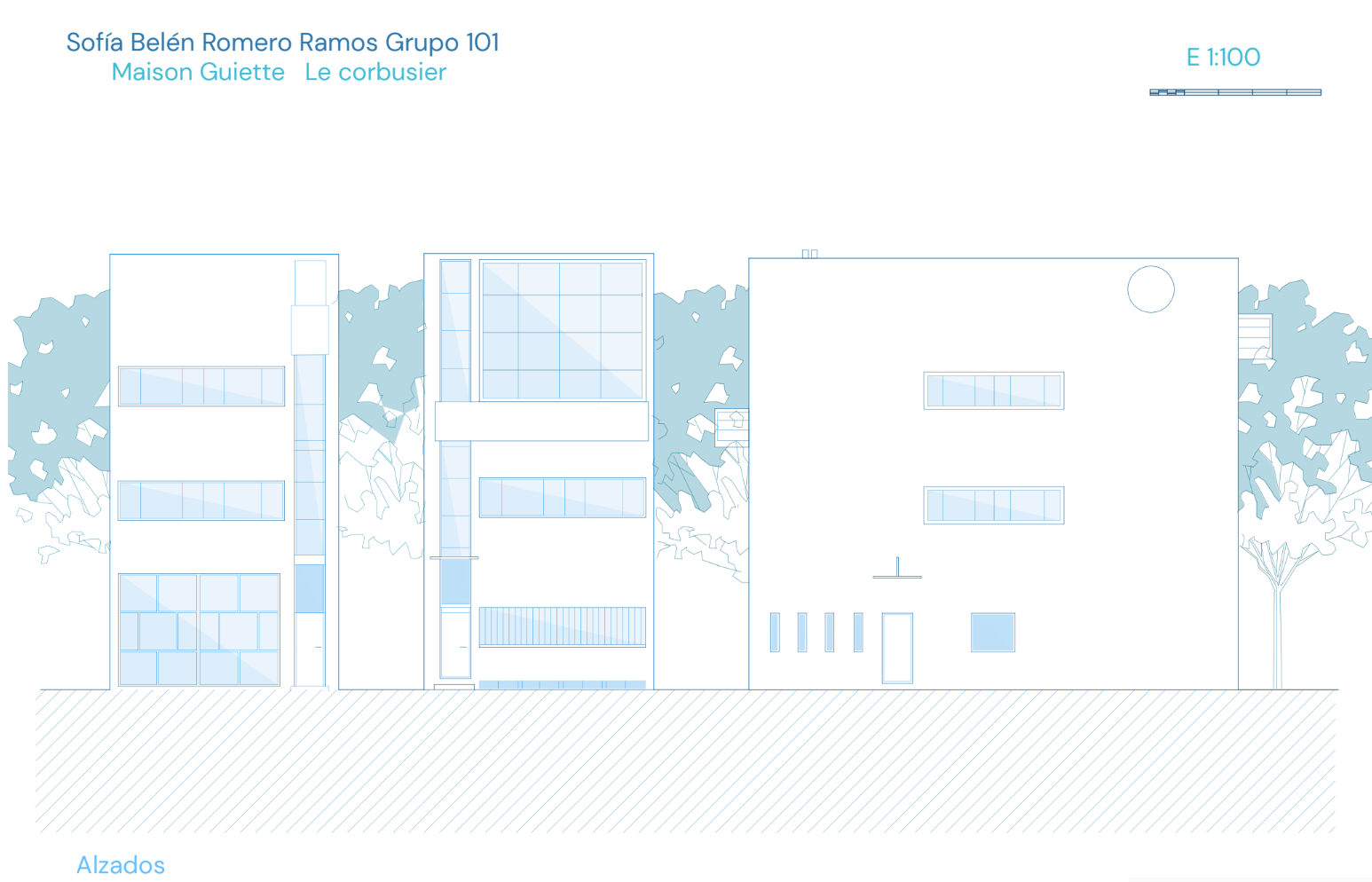

Los tres alzados de la Maison Guiette dibujados en AutoCAD, en línea azul sobre blanco: el lateral con sus ventanas corridas, el frontal con el ventanal del estudio y la persiana de abajo, y la medianera con el ojo de buey; detrás, los árboles, y debajo el terreno rayado. Escala 1:100.
Los alzados de la casa, dibujados por Sofía Belén Romero Ramos.

EL ORDEN DE LAS ALTURAS

Antes de trazar nada: la cota del suelo, la de cada forjado y la de cubierta. Tres líneas horizontales largas que valen para los cuatro alzados. Si se empieza por la ventana, no cuadra ninguna.

Icono de AutoCAD: una A blanca sobre un cuadrado rojo.
Esto sigue en AutoCAD, en el mismo archivo y al lado de las plantas.

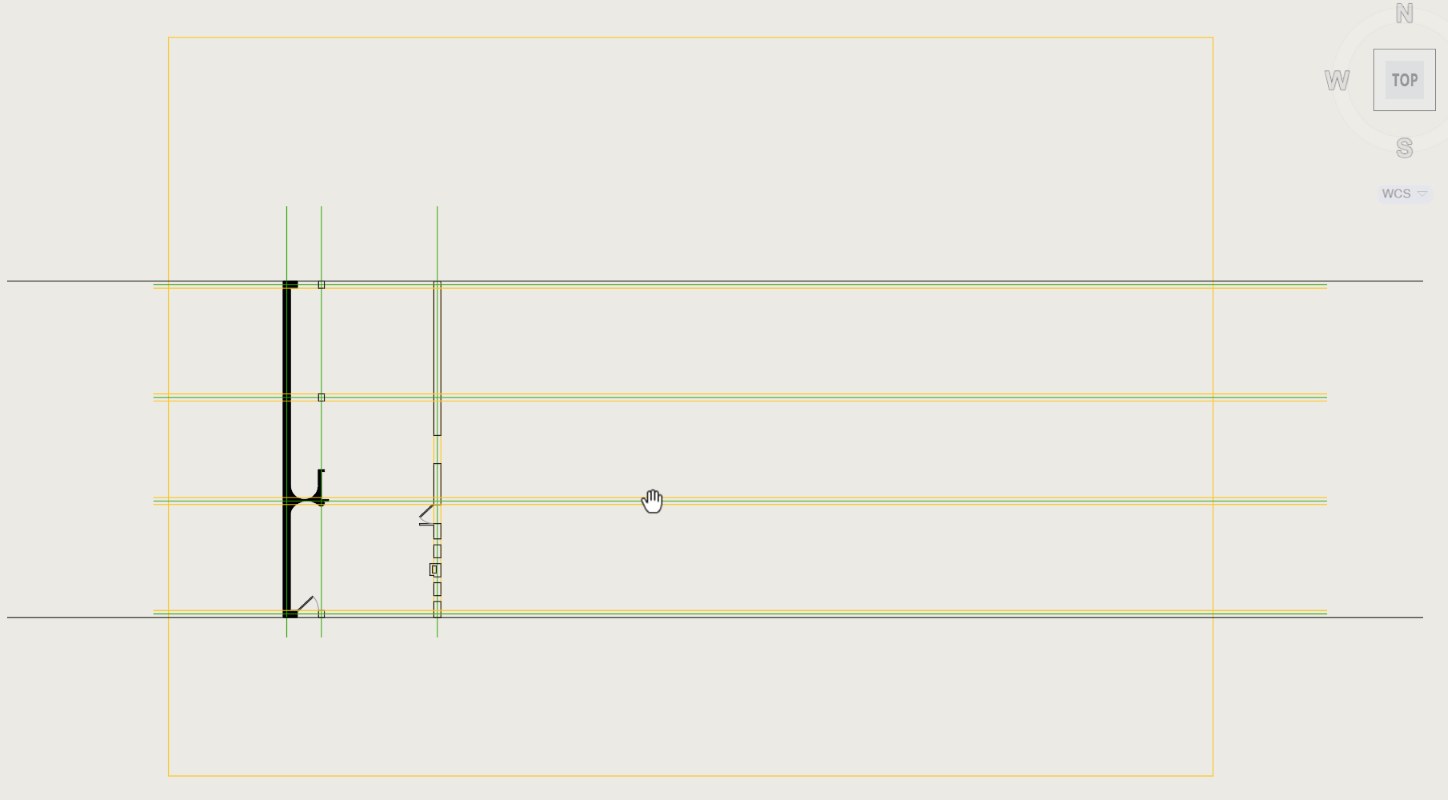

  1. Las tres alturas

    Suelo, forjados y cubierta: líneas horizontales largas, en su capa de ejes. Se sacan de la lámina, que las lleva acotadas.

  2. Bajar las referencias de la planta

    Con F8 puesto, se tiran verticales desde cada esquina y cada jamba de la planta. Es un peine de líneas finas que luego se borra.

  3. El contorno

    Donde se cruzan las alturas con las referencias está el alzado. Se remata con POL y se limpia con RR.

  4. Los huecos

    Las ventanas corridas de la Guiette, con su antepecho y su dintel. La carpintería, en su capa y más fina que el muro.

  5. Lo que se ve y no se toca

    El vuelo del último piso, el peto de la terraza y la línea del terreno. El terreno va grueso: es lo que apoya el dibujo.

OJO CON ESTO

Un alzado sin línea de terreno flota. Y un alzado con todas las líneas del mismo grosor no se entiende: el contorno manda, la carpintería es fina y lo que está detrás va más claro todavía.

04 10 min · teoría

¿Qué queremos dibujar?

Una idea empieza siempre con un dibujo a mano.

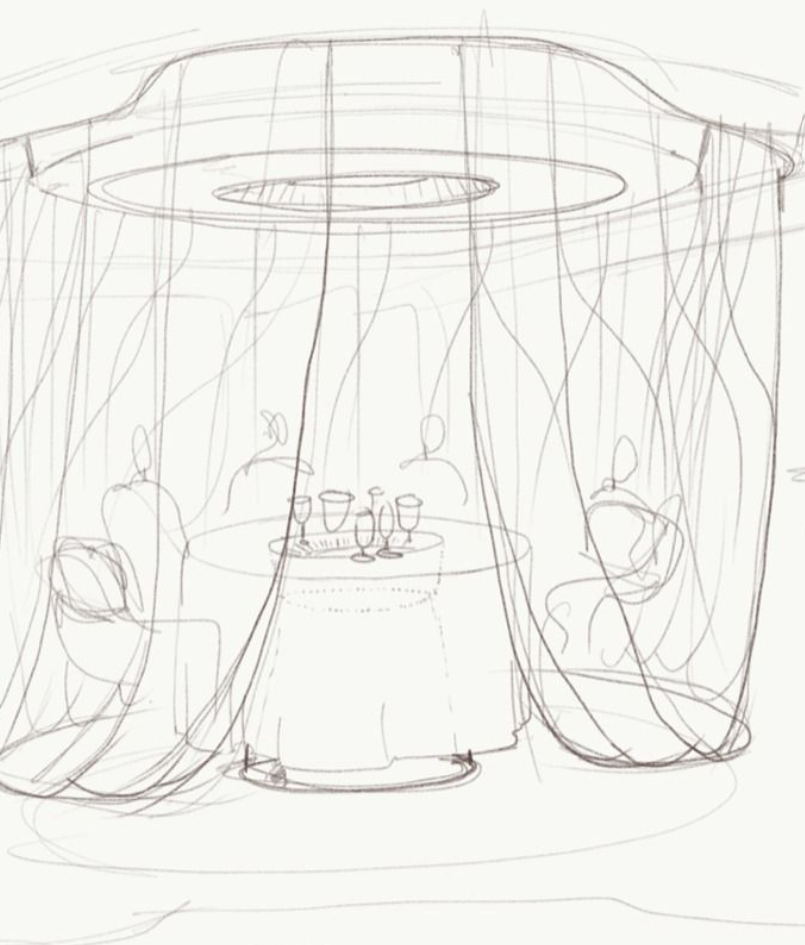

Boceto a lápiz: una mesa redonda con copas bajo un dosel de cortinas que cuelgan de un anillo en el techo, y alrededor cuatro personas sentadas, apenas insinuadas.
Un dibujo de pensamiento. Se hace para decidir: qué es el espacio, qué lo envuelve, dónde se sienta la gente. Todavía no mide nada.

El dibujo a mano es rápido y no se compromete: se piensa dibujando, se tira y se vuelve a empezar. Lo que sale de ahí es la idea.

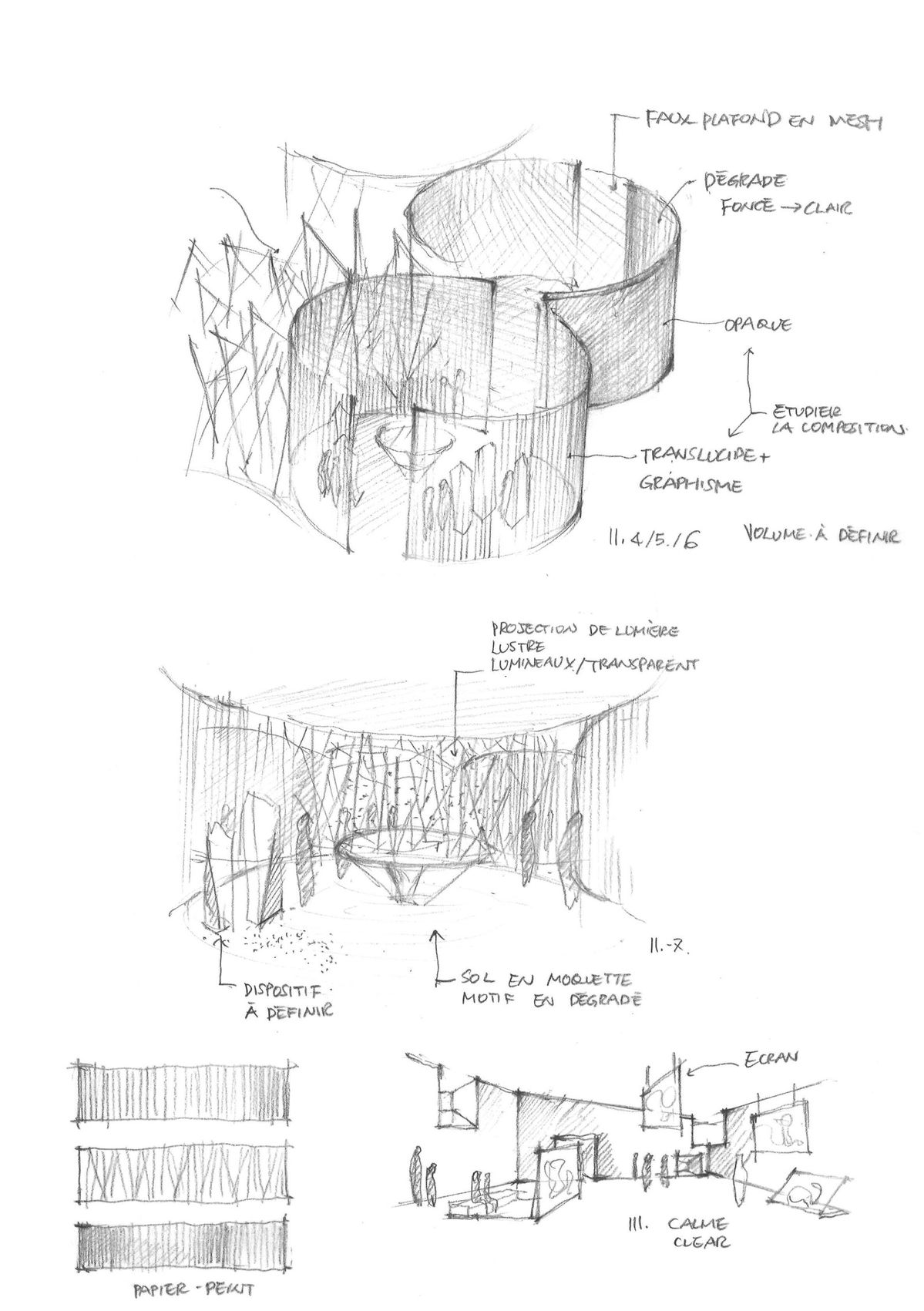

Hoja de bocetos a lápiz con notas en francés: dos cilindros de cortina vistos desde arriba, uno opaco y otro translúcido, con un falso techo de malla; debajo, el mismo espacio desde dentro, con la mesa, la luz proyectada y el suelo de moqueta en degradado; y abajo, muestras de papel pintado y una sala en calma con pantallas.
El segundo dibujo cambia de escala. Ya es una escala espacial: la idea se integra en el sitio, se ve cómo se une un espacio con otro, y aparecen las primeras notas de materiales y de luz.

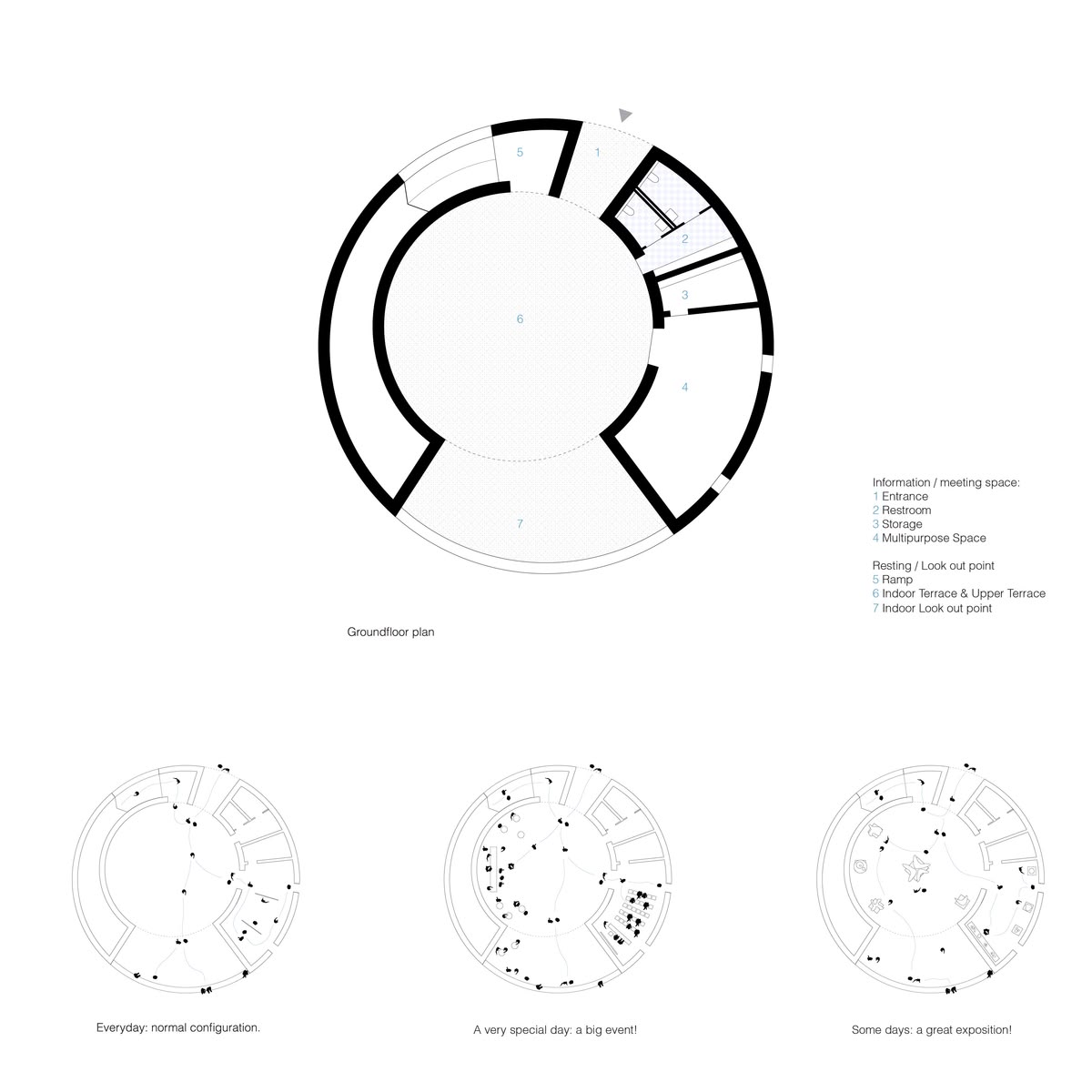

La planta baja del pabellón circular dibujada a ordenador: el anillo de muros gruesos con la entrada, los aseos, el almacén, la sala polivalente, la rampa, la terraza interior y el mirador, numerados y con su leyenda; debajo, tres plantas pequeñas con la misma sala ocupada de tres maneras: un día normal, un gran evento y una exposición.
Después llega el dibujo en planta. Ya a ordenador y a escala: los muros con su grosor, cada uso con su número y, debajo, el mismo espacio usado de tres maneras.

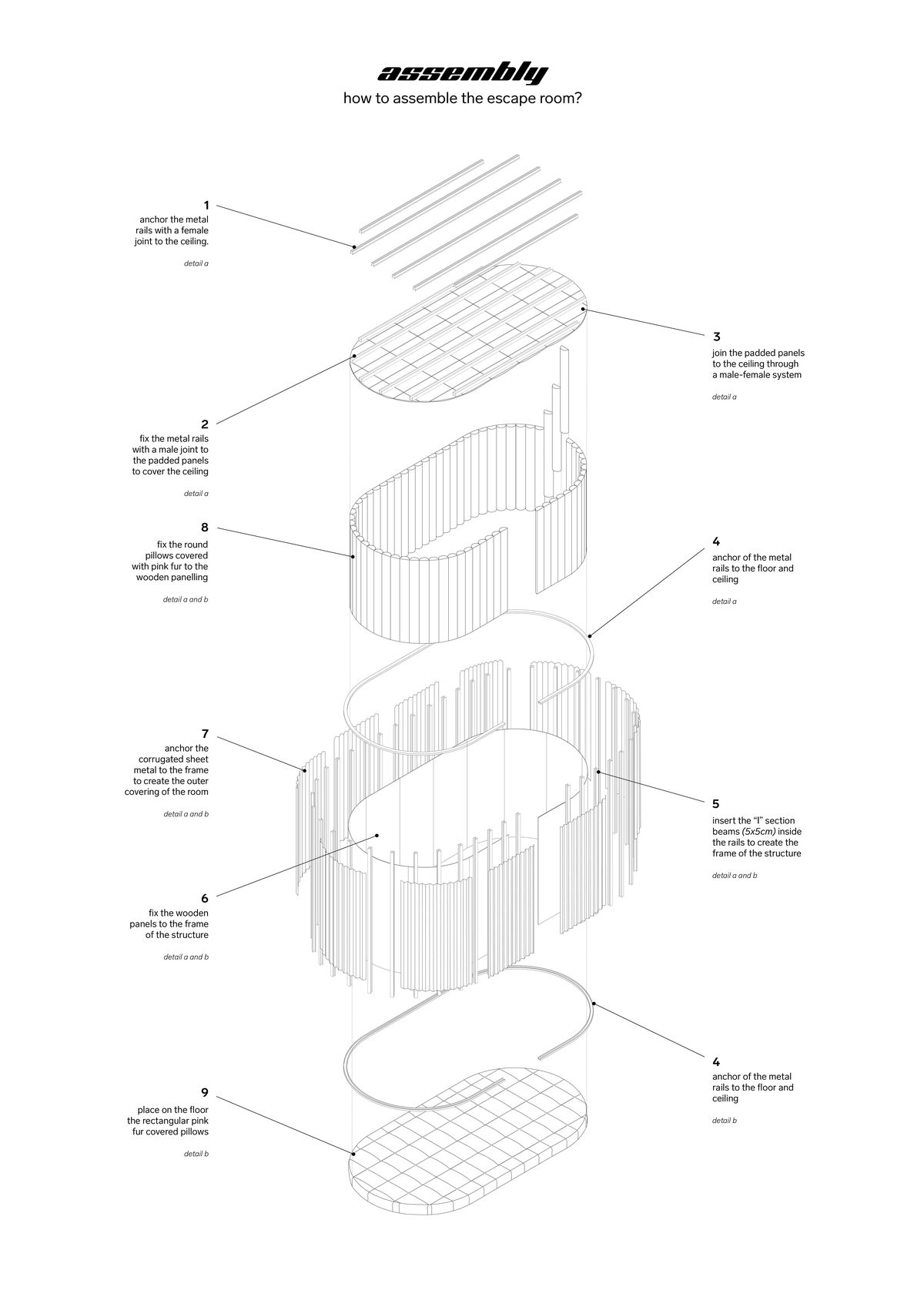

Axonometría explotada de una sala ovalada, dibujada a línea: de arriba abajo, los raíles metálicos del techo, los paneles acolchados, el revestimiento de listones de madera, la chapa ondulada exterior, la estructura de perfiles y el suelo de cojines, cada pieza numerada con su paso de montaje.
Y después, el dibujo en volumen. Una axonometría explotada: cada pieza en su orden de montaje, con su material y con cada encuentro resuelto.

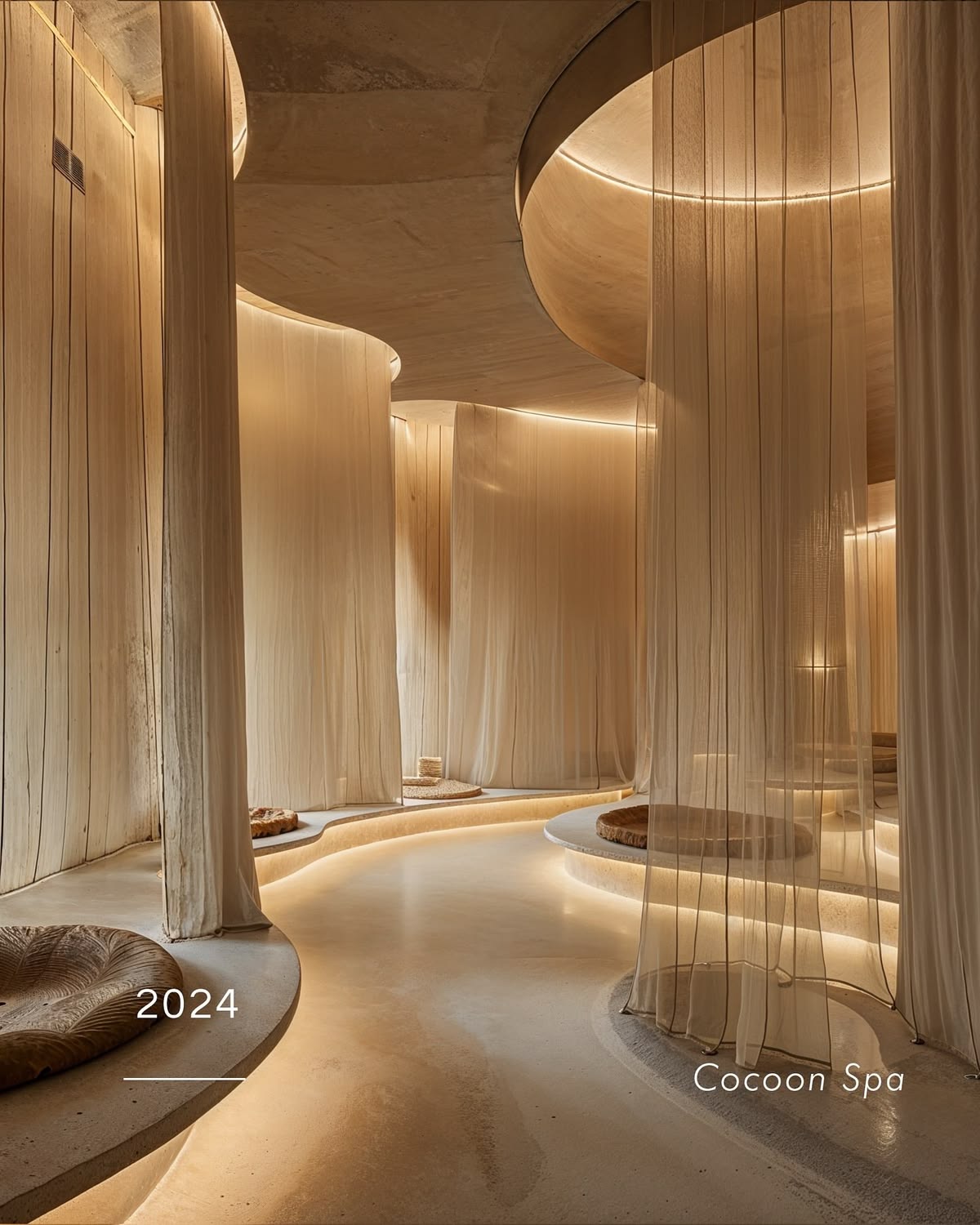

La imagen final del espacio: cortinas de gasa colgadas en cilindros, luz cálida escondida en el techo y en los bancos curvos, suelo continuo de color arena; abajo, el rótulo Cocoon Spa 2024.
Y al final, la imagen. Lo que se pensó a mano, conseguido: el espacio con su luz y sus materiales. Es la entrega final del curso, en render o en collage.

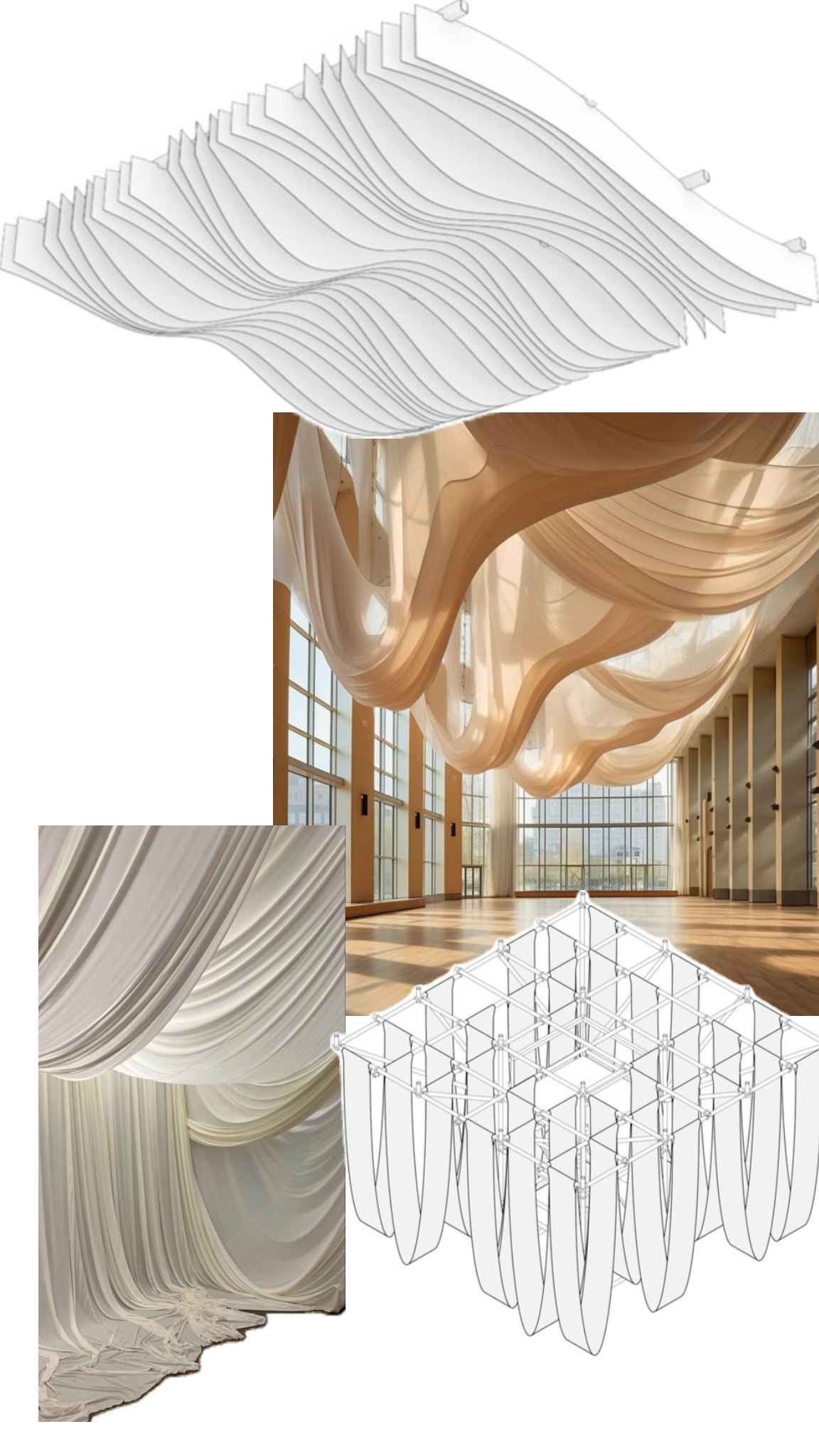

Collage de un techo de telas: arriba, el dibujo a línea de las lamas onduladas; en medio, la sala con las telas colgando entre los ventanales; abajo, una cortina plegada y la axonometría de la retícula de la que cuelgan las telas.
Otro ejemplo. Parece que nace de un collage —telas, luz, una sala—, pero lleva detrás el dibujo constructivo de cómo se construye: el techo de lamas onduladas y la retícula de la que cuelgan las telas.

Los detalles constructivos y espaciales llegan después, y esos se dibujan a ordenador: con cotas, con los materiales y con cada encuentro resuelto. Es el dibujo con el que se construye, y es el que hacemos en este curso.

LAS TRES PREGUNTAS, OTRA VEZ

¿Qué cuenta?, ¿a quién? y ¿qué sobra? En 3D la tercera pesa más: cada cosa que se modela de más es tiempo, y un archivo que se arrastra.

05 20 min · teoría

Rhino en diez minutos

Segundo programa del curso. Por qué Rhino, y no otro.

Logotipo de SketchUp.
SketchUp fácil de aprender, poco preciso
Icono de Rhinoceros: la cabeza del rinoceronte sobre un cuadrado oscuro.
Rhinoceros preciso como el CAD, y renderiza
Logotipo de Autodesk 3ds Max.
3ds Max render profesional, modelado complejo

Tres programas de 3D, de lo fácil a lo profesional. SketchUp es el más sencillo de aprender, y por eso el más extendido, pero es poco preciso —redondea, y sus curvas son polígonos— y sus renders son menos realistas. Rhinoceros modela con la misma precisión que AutoCAD: curvas y superficies exactas, en las unidades del plano, y además renderiza la casa con luces y materiales. 3ds Max es la herramienta del render fotorrealista profesional, pero modelar en él es complejo y cada imagen pide muchas horas: es otro nivel. Para interiorismo, Rhino está en el punto justo: preciso como el CAD, y con render.

Lo primero que pregunta Rhino, antes de abrir nada, es en qué unidades se va a trabajar.

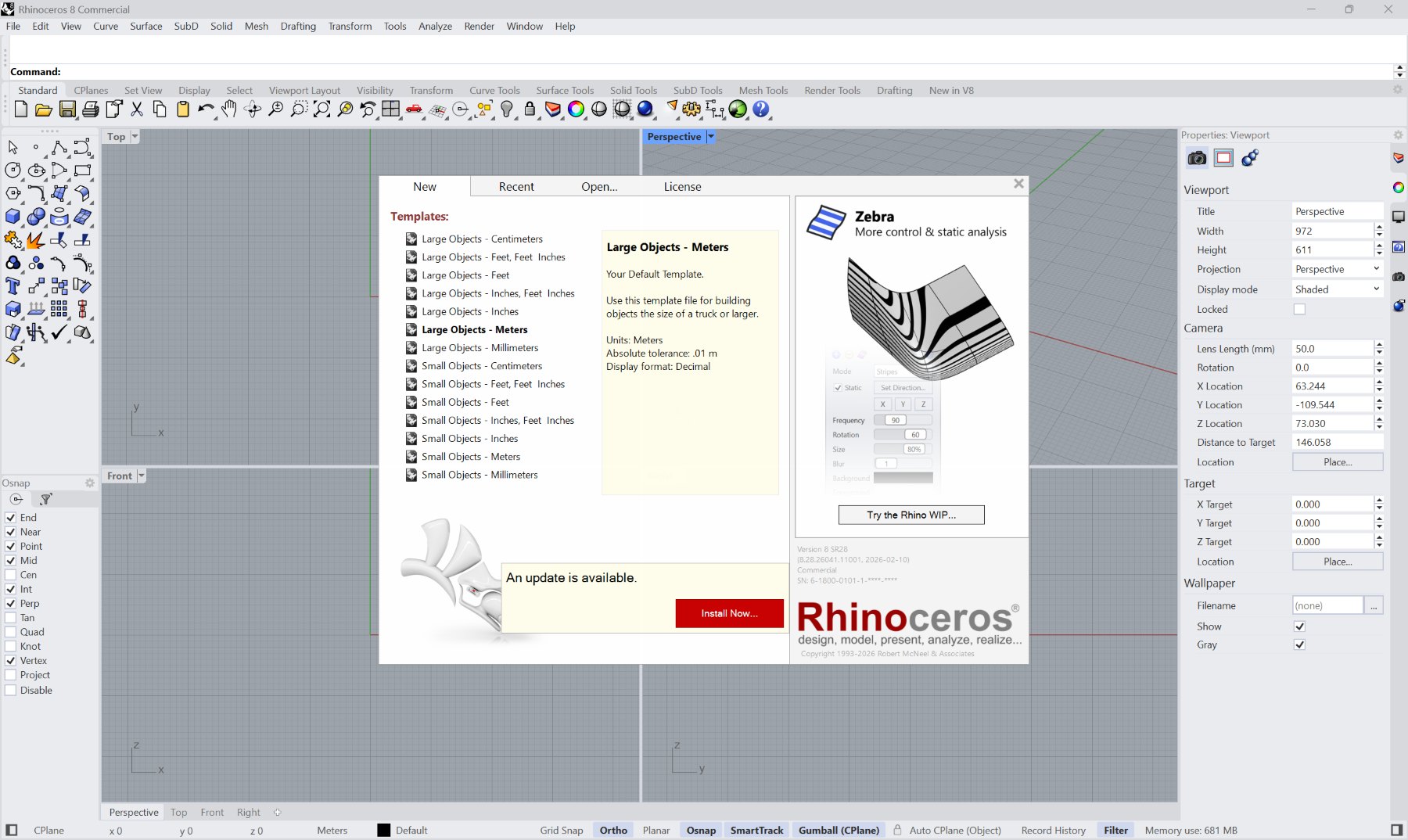

La pantalla de arranque de Rhinoceros 8: detrás, las cuatro vistas —Top, Perspective, Front y Right— y delante el cuadro de plantillas, con «Large Objects · Meters» elegida y su descripción: unidades en metros y tolerancia 0,01 m. Abajo, en la barra de estado, pone Meters.
La plantilla manda. Al abrir Rhino se elige una plantilla, y la plantilla trae las unidades puestas. La nuestra es Large Objects · Meters: metros, como el DWG. Si se abre en milímetros, la casa entra mil veces más grande y no hay manera de cuadrarla después. Detrás se ven ya las cuatro vistas.

Rhino se maneja igual: se escribe la orden, se pulsa Enter, se dibuja a tamaño real y hay capas. Las diferencias que importan hoy son tres.

ANTES DE EMPEZAR, COMO EN AUTOCAD

Plantilla en metros. Es la misma decisión que tomamos el primer día con -DWGUNITS, y por el mismo motivo: los dos archivos —el plano y el volumen— tienen que hablar en la misma unidad.

06 40 min · práctica

Preparar el DWG para Rhino

No se modela la casa: se estira la planta que ya está hecha.

  1. Llevar el DWG a Rhino

    Import y se elige el archivo de AutoCAD. Llegan las líneas y llegan las capas: por eso importaba tenerlas ordenadas.

  2. Comprobar que llega a tamaño

    Rhino pregunta en qué unidad está el archivo. Metros, como el DWG. Se mide algo conocido antes de seguir.

  3. Levantar los muros

    Se seleccionan los contornos de la planta y ExtrudeCrv con la altura libre. Ahí ya hay casa.

  4. Los huecos

    Se extruye el hueco como un volumen y se resta del muro con BooleanDifference. Es la orden que más se va a usar en todo el curso.

  5. Los forjados

    Cada planta a su altura, y así aparecen los pisos. La Guiette son cuatro niveles: se copian con Move en vertical.

  6. Guardar aparte

    Nombre_apellido_guiette.3dm. El DWG se queda como está: son dos archivos, uno para el plano y otro para el volumen.

Pendiente: aquí irán las capturas del volumen: la planta importada, los muros ya extruidos y la casa con los huecos abiertos.

EL ERROR CLÁSICO DE HOY

Extruir una planta que no cierra. Si el contorno tiene un hueco de dos milímetros, Rhino no puede hacer volumen. Antes de extruir, se cierran las polilíneas.

07 para el próximo día

Deberes

PARA LA CLASE 6

Lo que hay que traer:

  • Los cuatro alzados terminados, al lado de las plantas y en sus capas.
  • La casa levantada en volumen en Rhino, con sus huecos y sus forjados. Sin detalle todavía: las masas.
  • Y con el nombre que toca: Nombre_apellido_guiette.pdf y Nombre_apellido_guiette.dwg. No vale Entrega final_final.dwg.

DÓNDE VA ESTO

Los alzados y el volumen son la entrega 2, la del martes 13 de octubre, junto con las plantas ya corregidas. Hay tres semanas, pero el volumen no se levanta en una tarde. Las fechas están en el calendario.

Con el volumen levantado, ya se puede cortar.

Clase 06 · seguimos con la casa en volumen.
