La entrega, paso a paso.

Clase 09 · taller: hoy se trabaja en clase para lo que se entrega mañana.

asignatura
Dibujo asistido por ordenador II
titulación
Interiorismo
curso
Primer cuatrimestre
programas
Rhinoceros · AutoCAD
duración
2 h
hace falta
El 3dm con la casa levantada —forjados, muros y huecos— y el DWG de la Guiette con sus plantas

Mañana se entregan los deberes. Hoy se termina y resolvemos dudas en clase.

LO QUE HACEMOS HOY

  1. ¿Qué dibujo queremos dibujar?10′
  2. Qué se entrega mañana5′
  3. La isométrica: cuál de las dos10′
  4. De la casa al dibujo: Make2D, otra vez15′
  5. La descompuesta, en Rhino15′
  6. A AutoCAD y a la lámina A320′
  7. Antes de entregar: la lista10′
  8. Y el resto de la clase: taller—
  9. La entrega del martes—
01 10 min · decidir

¿Qué dibujo queremos dibujar?

Seguimos con lo de la clase 07, porque es la decisión de la que cuelga todo lo demás. Para terminar el curso hay que dibujar al menos una de estas cuatro vistas de la Guiette, y explicar por qué esa. Para mañana, las dos primeras; las otras dos, más adelante.

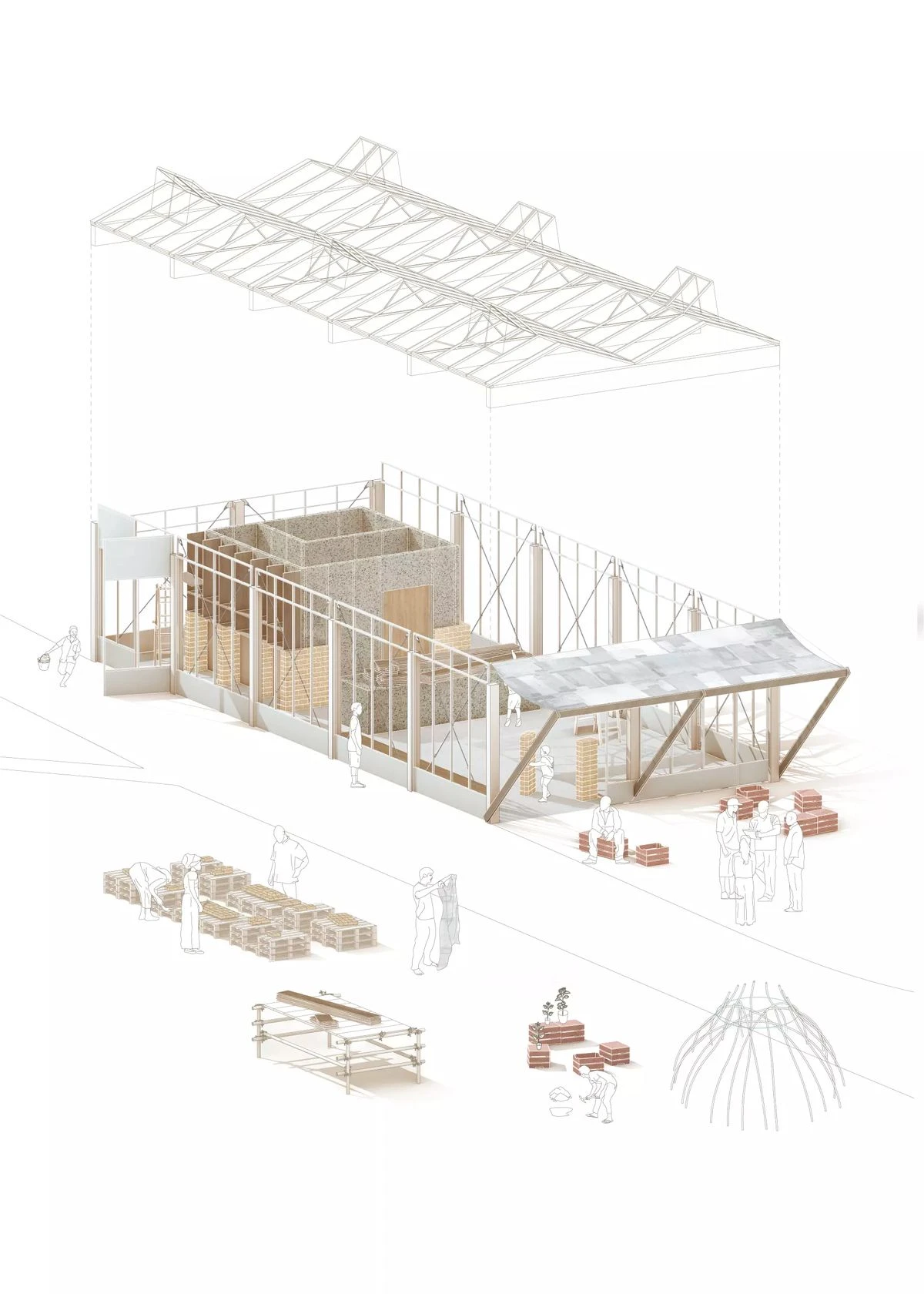

Axonometría de un pabellón en obra: la estructura de madera y los paneles de corcho, la cubierta separada en el aire, y alrededor gente trabajando con ladrillos, tablones y una cúpula de cañas.
1 · Dibujo axonométrico de volumetría exterior explotada, donde cuenta cómo es el cerramiento, los tabiques interiores y el despiece de la cubierta. La casa entera vista desde fuera, sin fuga: todo mide lo que mide. Cuenta lo que la casa es y cómo se apilan sus piezas.

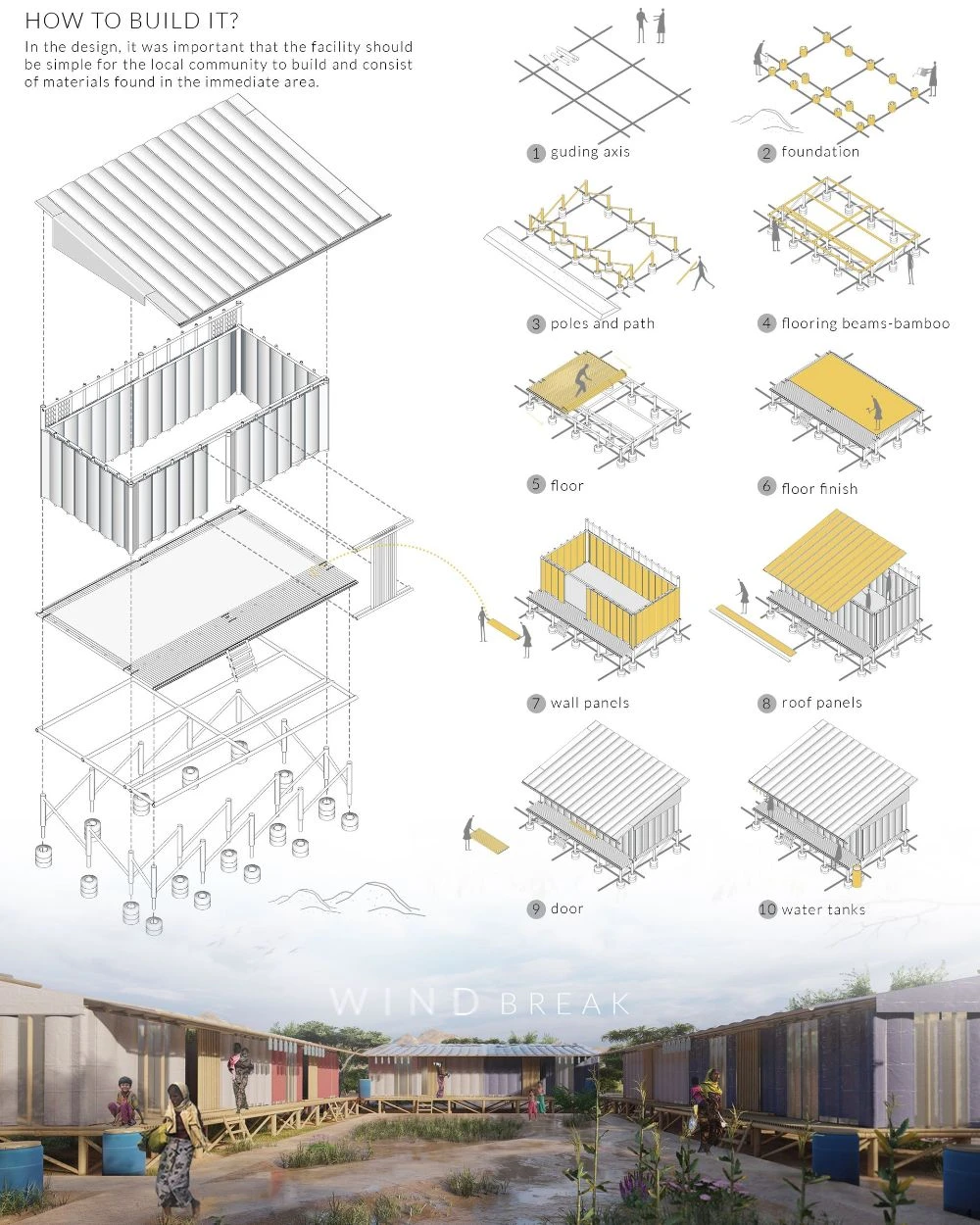

Lámina «How to build it?»: una axonometría explotada de una cabaña con la cubierta, los paneles de pared, el suelo y los pilares separados en el aire y unidos por líneas de puntos, y al lado diez pasos de montaje, cada uno con su dibujo.
2 · Dibujo axonométrico explotado. Las piezas separadas en el aire, cada una sobre su sitio. Cuenta cómo se monta: lo que aguanta, lo que cierra, lo que se pone al final.

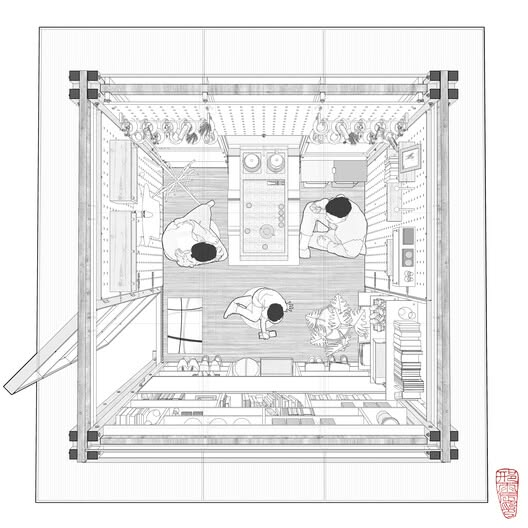

Planta fugada de una habitación cúbica vista desde arriba: las paredes se abren hacia los bordes, y dentro, una cocina, estanterías, una mesa y tres personas.
3 · Planta fugada. La planta vista desde arriba, con fuga: las paredes se abren como una caja. Cuenta cómo se vive dentro, quién está en cada sitio.

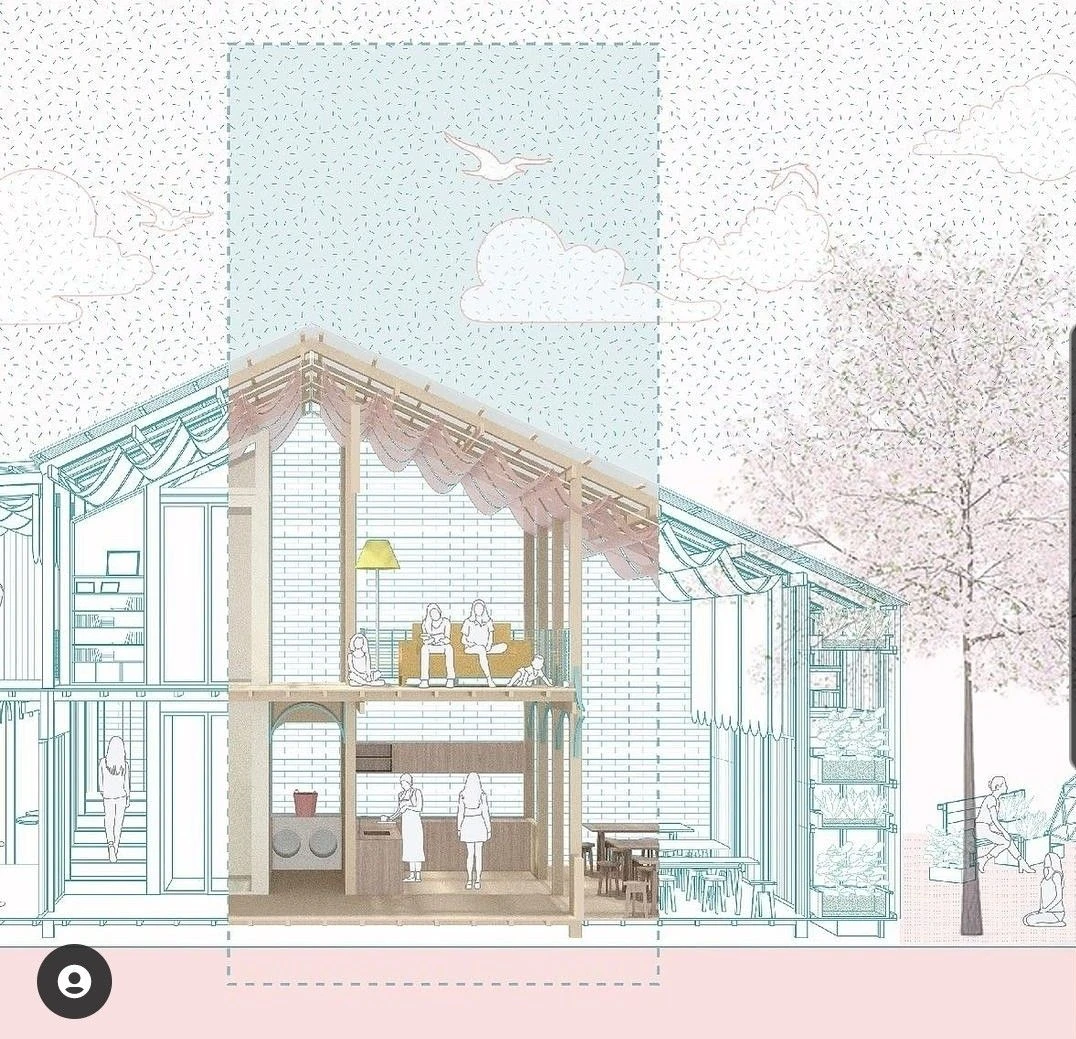

Sección fugada de una casa de dos plantas con cubierta inclinada, a línea azul y con la franja cortada en color: la cocina abajo, un sofá arriba, cortinas, una lámpara, gente, y fuera un árbol rosa y el cielo con nubes.
4 · Sección fugada. La casa cortada y vista con fuga. Cuenta las alturas de verdad, lo que hay detrás del corte y la relación de dentro con fuera.

El dibujo se elige por lo que cuenta, no por lo que luce.

02 5 min · la entrega

Qué se entrega mañana

Lo mismo que dijimos el martes, para que nadie se despiste. Son las gráficas en casa que puntúan, y se entregan mañana, martes 6, en la clase 10:

  1. Una isométrica del volumen exterior

    La casa entera desde una esquina. Se puede hacer también una isométrica contando cosas del interior, o una isométrica explotada: el capítulo siguiente ayuda a elegir.

  2. El archivo 3D en Rhino

    La casa levantada —forjados, muros, huecos—, cada cosa en su capa: Nombre_apellido_guiette.3dm.

  3. Impreso en A3

    Desde el espacio papel, con el cajetín: nombre, qué es, escala y fecha.

  4. Y PDF

    El mismo A3, impreso a PDF: Nombre_apellido_guiette.pdf. No vale Entrega final_final.pdf.

03 10 min · decidir

La isométrica: cuál de las dos

De las cuatro de arriba, mañana se entrega una de las dos primeras. Las dos valen; lo que no vale es elegir sin saber por qué: el dibujo se elige por lo que cuenta, y eso se explica en tres líneas en la lámina. Estas dos referencias son las de la clase 07.

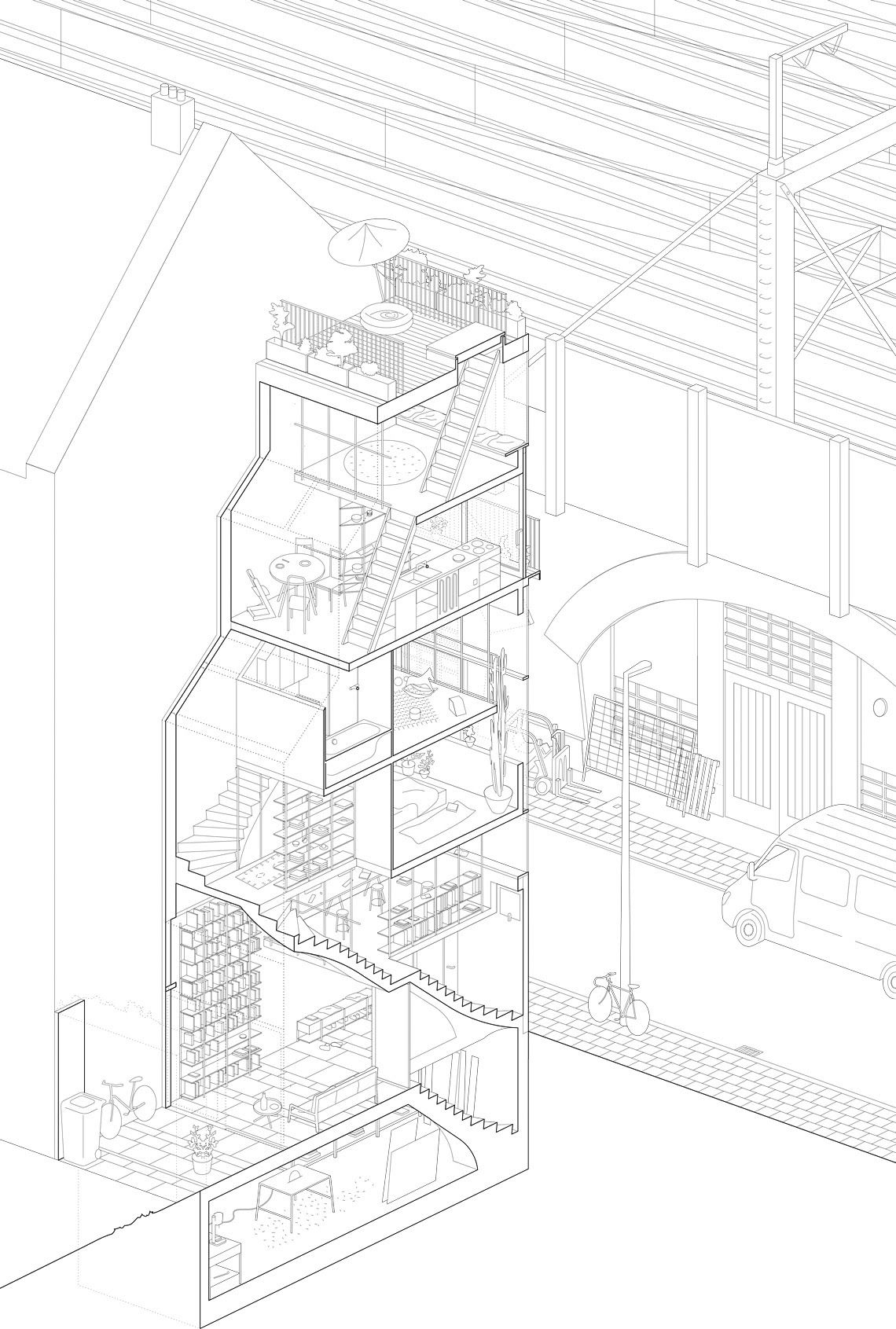

Isométrica de una casa estrecha entre medianeras, cortada para ver dentro: cinco plantas apiladas con la escalera subiendo, la terraza arriba y la calle delante.
El volumen exterior. La casa entera desde una esquina. Cuenta la forma: cómo se apilan las plantas, por dónde entra la luz, la terraza. Es la más rápida de sacar: la casa ya está hecha.

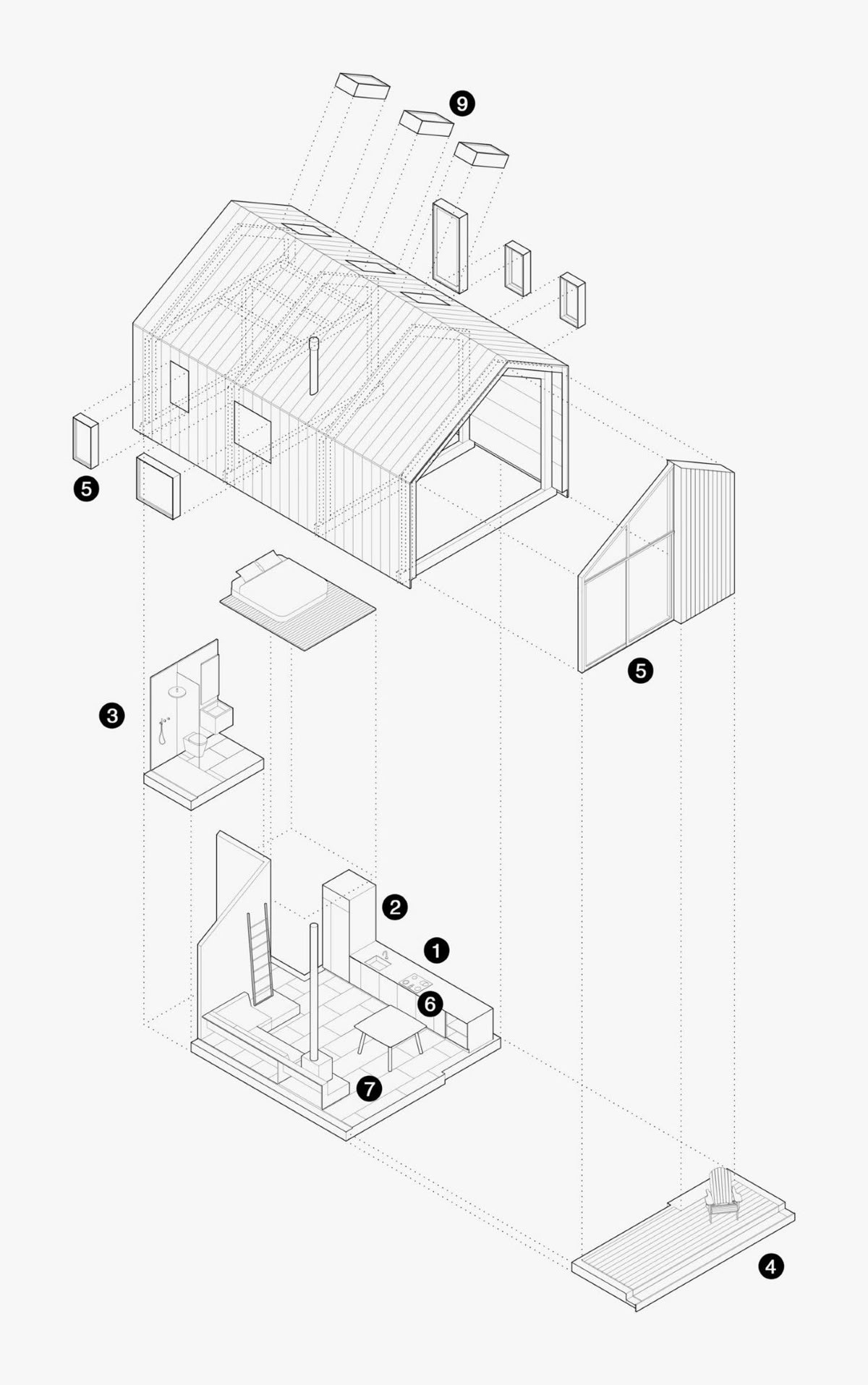

Isométrica explotada de una cabaña: la cubierta, las ventanas, el baño, la cocina y la terraza separados en el aire y unidos por líneas de puntos.
La descompuesta. Las piezas separadas en el aire —forjados, fachadas, escalera— unidas por líneas de puntos. Cuenta cómo se monta la casa: el Dom-Ino. Lleva un paso más en Rhino, el del capítulo 04.

Y la esquina desde la que se mira también cuenta.

En la Guiette la fachada que importa es la de la calle, con la escalera acristalada a un lado. La isométrica se mira desde la esquina que deje ver esa fachada y un lateral: casi siempre NE o NW, según cómo esté orientada la casa en el archivo. Se prueban las cuatro en Set View → Isometric y se queda la que más enseña.

04 15 min · Rhino

De la casa al dibujo: Make2D, otra vez

Esto lo vimos el lunes pasado y es justo lo que mañana se entrega, así que vuelve entero. Cuatro pasos: la isométrica, Make2D, apartar el dibujo y exportarlo.

Primero, mirar la casa como se va a dibujar: la isométrica.

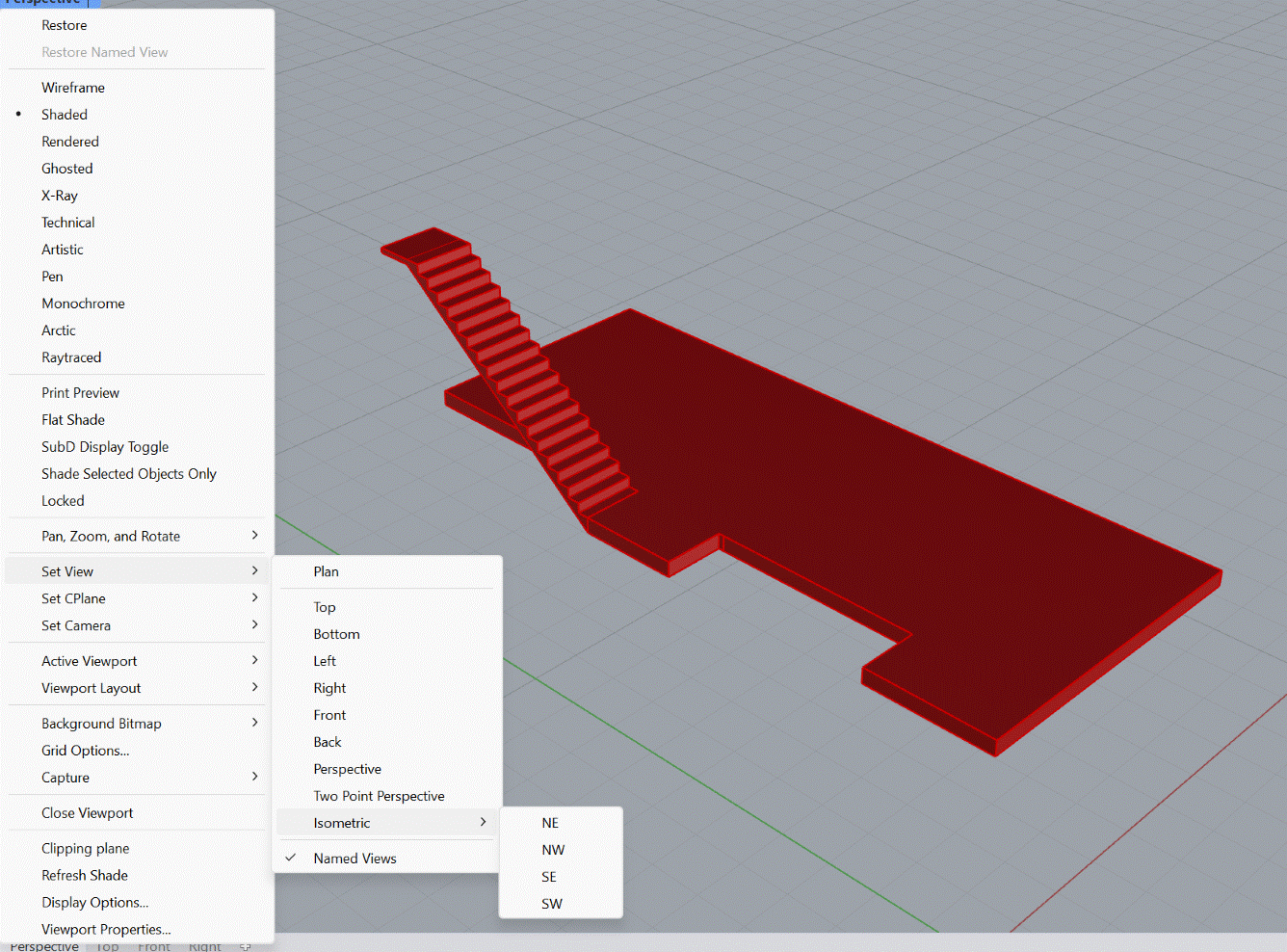

El menú del visor de Rhino desplegado: los modos de ver arriba y, en Set View, las vistas, con Isometric abierto en NE, NW, SE y SW. Al fondo, el forjado y la escalera en rojo.
El menú del visor. Se abre pulsando en su nombre, arriba a la izquierda. Set View → Isometric y la esquina: NE, NW, SE o SW. Mientras está puesta, el visor ya no dice Perspective: dice Parallel.

Y de ahí sale el dibujo: Make2D.

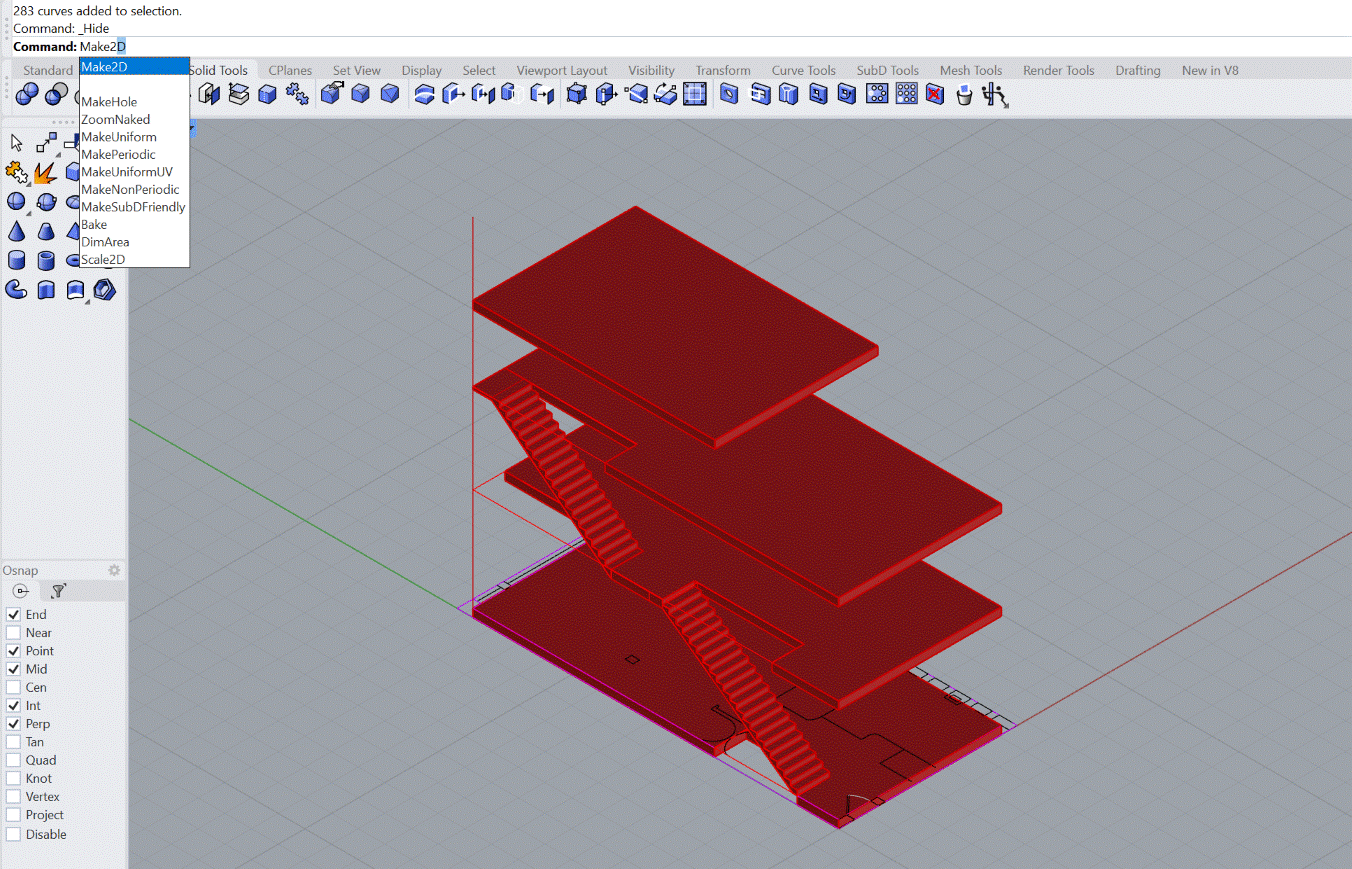

La Casa Guiette en isométrica dentro de Rhino: los cuatro forjados rojos con los tramos de escalera entre ellos. Arriba, la línea de órdenes dice «283 curves added to selection» y «Command: Make2D».
Se selecciona todo lo que tenga que salir —en la descompuesta, las piezas ya separadas— y se escribe Make2D. Mira la vista desde la que estás: lo que salga será eso.

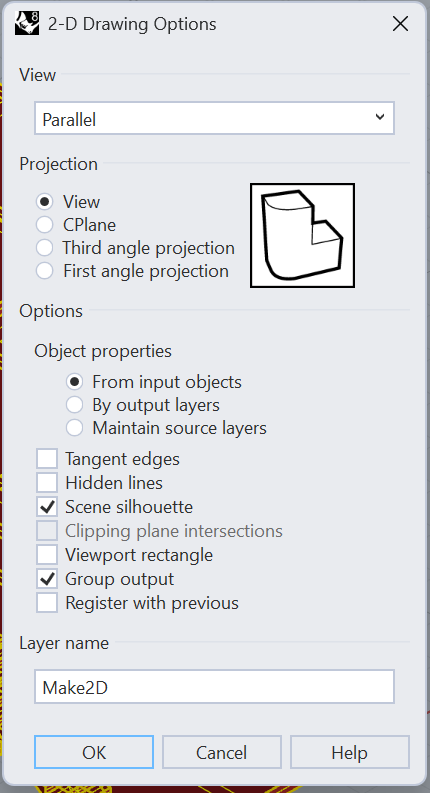

El cuadro «2-D Drawing Options» de Rhino: View con Parallel, Projection con View marcado, en Options «Hidden lines» sin marcar y «Scene silhouette» y «Group output» marcados, y abajo Layer name con «Make2D».
  1. de qué vista sale: la de ahora
  2. líneas ocultas: apagadas
  3. la silueta del conjunto: encendida
  4. agrupado, para moverlo de una pieza
  5. y dónde cae: en una capa Make2D
El cuadro de las opciones. Lo demás se deja como viene. La silueta encendida es lo que luego permite dar al contorno el grosor que le toca.

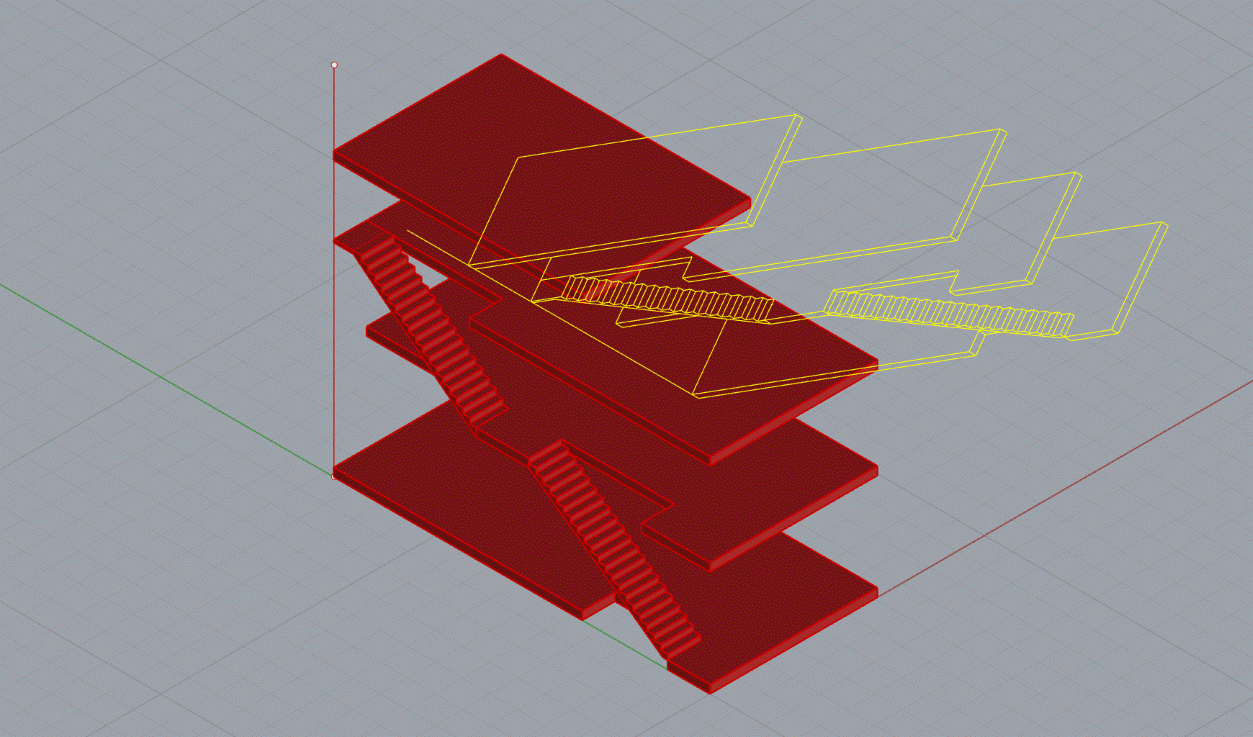

La isométrica de Rhino: a la izquierda la casa en volumen, en rojo; a la derecha, en amarillo porque sigue seleccionado, el dibujo plano que acaba de salir de Make2D.
Sale encima del 3D y seleccionado. No se pincha en ningún lado: Move directamente, y en la vista Top, que ahí se ve dónde lo dejas.

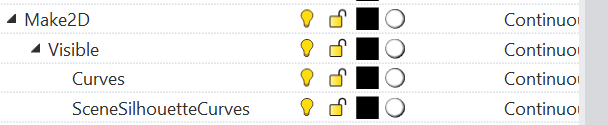

Cuatro filas del panel de capas de Rhino: Make2D, y dentro Visible, Curves y SceneSilhouetteCurves.
Y dónde ha caído. Una capa Make2D con Curves y, aparte, SceneSilhouetteCurves: el contorno, solo, listo para ir gordo.
05 15 min · Rhino

La descompuesta, en Rhino

La isométrica descompuesta no es otro dibujo: es la misma casa con las piezas separadas, y después el mismo Make2D. Lo único que cambia es un paso previo en Rhino, que se hace sobre una copia para no romper la casa de verdad.

  1. Una copia, aparte

    Se selecciona la casa entera, Copy, y se deja la copia a un lado, en la vista Top, lejos de la original. Todo lo que sigue se hace en la copia.

  2. Los forjados, hacia arriba

    De arriba abajo: el de cubierta sube más, el siguiente un poco menos, y así. Move con la opción Vertical, para que no se descuadren en planta: la cubierta 6 metros, el siguiente 4, el siguiente 2. El de planta baja se queda.

  3. Las fachadas, hacia fuera

    Cada muro de fachada se aparta perpendicular a sí mismo, con Ortho puesto: dos o tres metros bastan. Las medianeras se pueden dejar, o quitar de la copia si tapan.

  4. La escalera, quieta

    Es lo que une las plantas: se deja en su sitio, entre los forjados ya separados, y de paso se ve por dónde sube.

  5. Isométrica y Make2D

    La misma esquina que en la exterior, y el mismo cuadro. Las líneas de puntos que unen cada pieza con su sitio se dibujan después, en AutoCAD, con una capa de tipo de línea discontinuo.

Esquema de una isométrica descompuesta: cuatro losas apiladas con aire entre ellas, cada una más alta que la anterior, una escalera en su sitio y una fachada apartada hacia fuera, con líneas de puntos que unen cada pieza con el lugar del que sale. cada losa, más arriba que la anterior sube más quieta la fachada, hacia fuera
La idea, en esquema. Las losas suben cada una más que la anterior, la fachada se aparta hacia fuera, la escalera se queda; y las líneas de puntos dicen de dónde viene cada pieza.

QUE SE SIGA ENTENDIENDO

Una descompuesta se pasa de rosca enseguida: si las piezas se alejan tanto que ya no se ve de dónde salen, deja de contar cómo se monta la casa. La regla: cada pieza sigue en vertical sobre su sitio, a distancias crecientes y regulares. Si hay que explicar el dibujo con el dedo, está mal.

06 20 min · Rhino → AutoCAD

A AutoCAD y a la lámina A3

De vuelta a AutoCAD: Export Selected.

Con el dibujo del Make2D todavía seleccionado: File → Export Selected, tipo AutoCAD Drawing (*.dwg), y en el segundo cuadro el esquema 2018 Polylines. Se exporta solo lo que tengas cogido, y el .3dm se queda como está.

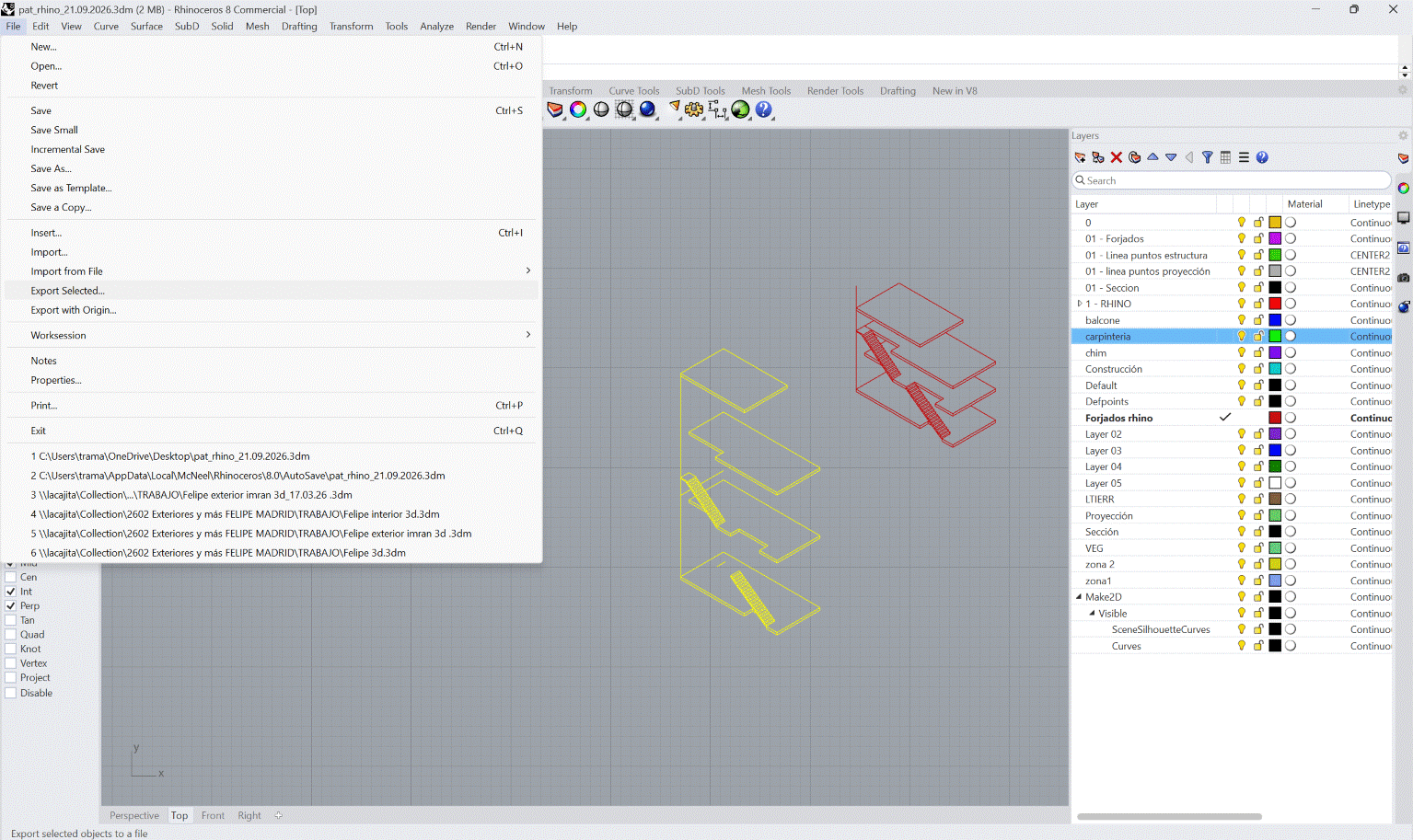

Rhino con el menú File desplegado y Export Selected resaltado; a la derecha, en la vista en planta, el dibujo del Make2D en amarillo y la casa en rojo al lado.
Export Selected, no Save As. En amarillo, lo que se va a exportar: el dibujo del Make2D, todavía seleccionado.

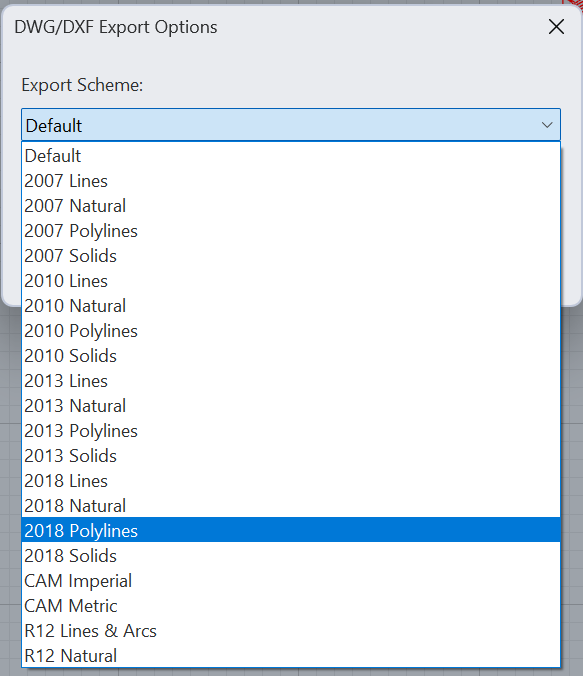

El cuadro DWG/DXF Export Options de Rhino con la lista de esquemas desplegada y «2018 Polylines» resaltado.
El segundo cuadro. Esquema 2018 Polylines: las curvas llegan como polilíneas, que en AutoCAD se desfasan, se recortan y se empalman.

En AutoCAD: capas, grosores y el espacio papel.

  1. Al DWG de la casa

    Se abre el DWG exportado, se copia todo (Ctrl C con punto base) y se pega en el DWG de la Guiette, en el espacio modelo, al lado de las plantas. Un solo archivo con todo: plantas, alzados y la isométrica.

  2. Las capas, con sus grosores

    Lo de Rhino llega en sus capas. La silueta (SceneSilhouetteCurves) va al grosor gordo, el perfil; las demás líneas, al medio. Y si hay líneas de puntos de la descompuesta, su capa con tipo de línea discontinuo. Todo PorCapa, como en la clase 03.

  3. La presentación A3

    Al espacio papel, en la presentación A3 de la lámina. Una ventana gráfica con la isométrica, a 1:100: una axonometría también tiene escala, la de sus aristas. Y si no cabe, 1:150, y se dice en el cajetín.

  4. El cajetín

    El de siempre, abajo: nombre, Maison Guiette, qué lámina es, escala, formato, fecha. Y las tres líneas que explican el dibujo: por qué esta isométrica y qué cuenta.

  5. A PDF, y a papel

    Ctrl P, impresora DWG To PDF.pc3, A3, escala 1:1 sobre la presentación, estilo de trazado el de la lámina (los grosores por color). Sale Nombre_apellido_guiette.pdf. Y ese mismo PDF es el que se imprime en A3 para traerlo mañana.

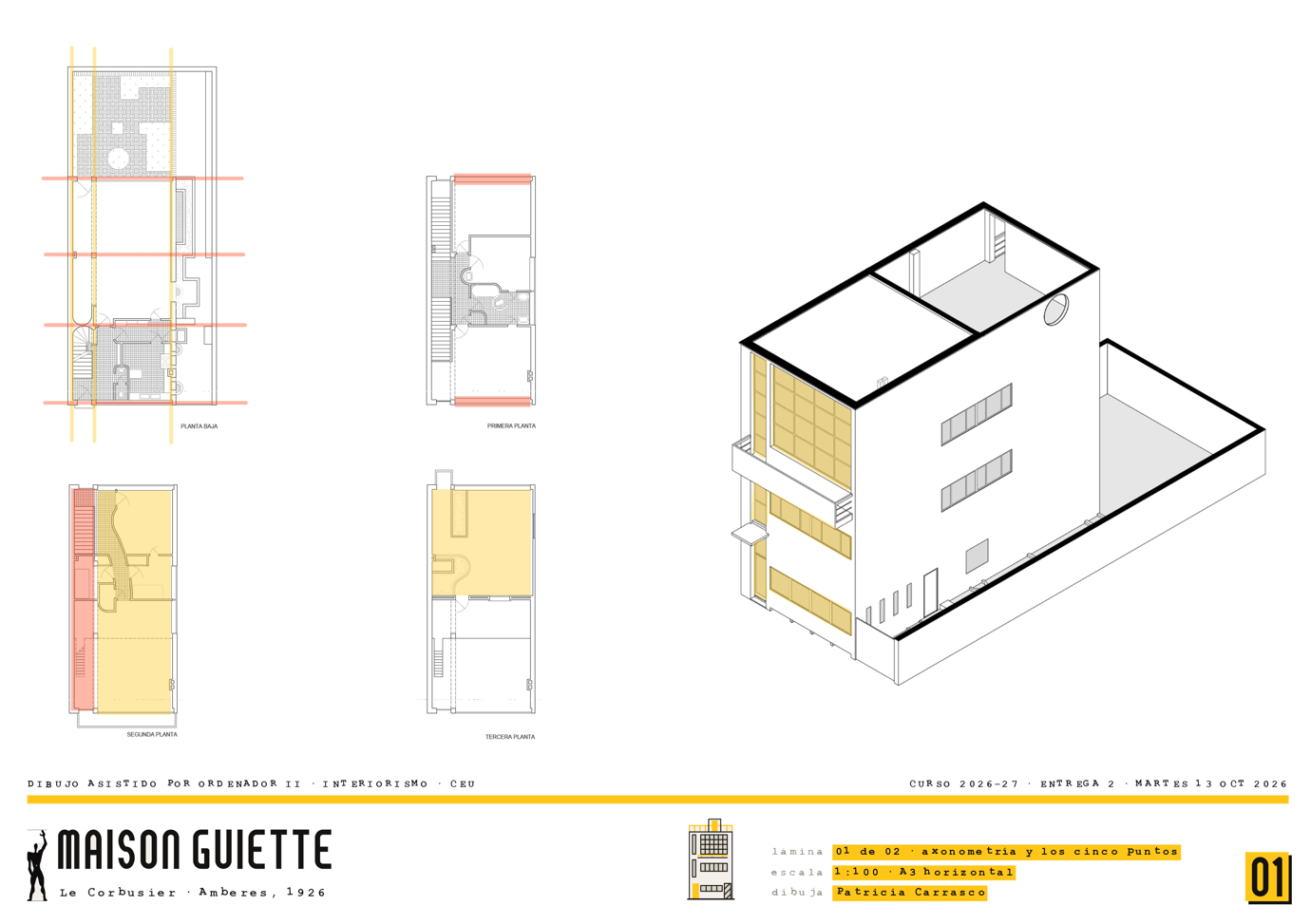

Lámina A3 de la Maison Guiette: las cuatro plantas a la izquierda, con zonas en amarillo y rojo, y a la derecha la axonometría de la casa con los vidrios en amarillo. Abajo, el cajetín: Maison Guiette, Le Corbusier, Amberes 1926; lámina 01 de 02, axonometría y los cinco puntos; escala 1:100, A3 horizontal; dibuja Patricia Carrasco.
Así tiene que quedar. Una lámina A3 con la isométrica, las plantas y el cajetín abajo con todos sus datos. El color es de la semana que viene; mañana vale a línea. Dibuja Patricia Carrasco.
07 10 min · comprobar

Antes de entregar: la lista

Se repasa en este orden, con el archivo delante, antes de dar a imprimir. Son los fallos que se ven desde la puerta.

  1. En Rhino: sólidos cerrados

    SelOpenCrv no coge nada, y los volúmenes son closed. Si algo está abierto, el Make2D sale con huecos.

  2. En Rhino: cada cosa en su capa

    Forjados rhino, Muros rhino, lo del DWG donde estaba. Y Purge antes de guardar: capas vacías y bloques sin usar, fuera.

  3. En AutoCAD: el perfil, gordo

    La silueta es la línea más gruesa del dibujo. Si todo tiene el mismo grosor, la isométrica es plana.

  4. La escala y el cajetín

    La escala que pone el cajetín es la de la ventana gráfica, de verdad. Y el cajetín completo: nombre, lámina, escala, fecha, las tres líneas del porqué.

  5. Los nombres

    Nombre_apellido_guiette.3dm, Nombre_apellido_guiette.dwg y Nombre_apellido_guiette.pdf. Mirar el PDF abierto antes de mandarlo: que sea un A3 y que se lea.

08 el resto de la clase

Y el resto de la clase: taller

Cada uno sigue desde donde esté. Los que tengan la casa levantada, a la isométrica y al Make2D; los que no, a terminar forjados, muros y huecos primero, que sin casa no hay dibujo. Voy pasando por las mesas. El objetivo es salir de clase con el PDF generado, aunque le falte pulir: mañana se entrega lo que haya.

LOS ATASCOS DE SIEMPRE

La booleana que no quiere (muro no sólido, caja a ras: capítulo 07 de la clase 07). El Make2D que sale vacío (la vista no era paralela, o no había nada seleccionado). El DWG que llega gigante o diminuto (las unidades: metros en Rhino, metros en AutoCAD). Y la ventana gráfica que no está a escala: se escribe la escala en la barra, no se hace a ojo.

Y lo que pasó en clase, grabado.

La clase del lunes 5, grabada. Veintitrés minutos: lo que se hizo en pantalla, para repetirlo en casa al ritmo de cada uno.
09 la entrega del martes 6

Deberes

PARA MAÑANA, MARTES 6 DE OCTUBRE, CLASE 10

Estos deberes puntúan. Hay que entregar:

  • Una isométrica del volumen exterior.
  • Se puede hacer también una isométrica contando cosas del interior, o una isométrica explotada.
  • El archivo 3D en Rhino, con la casa levantada y cada cosa en su capa.
  • Impreso en A3.
  • Y PDF.
  • Los archivos, con el nombre de siempre: Nombre_apellido_guiette.3dm, Nombre_apellido_guiette.dwg y Nombre_apellido_guiette.pdf. No vale Entrega final_final.pdf.

DÓNDE VA ESTO

Son las gráficas en casa que puntúan. Y son el paso previo a la entrega 2, el lunes 19 de octubre: plantas, alzados y la casa levantada en volumen. Las fechas están en el calendario.
